D1 SPO Roof_Mise en page 1 30/05/18 14:57 Page1

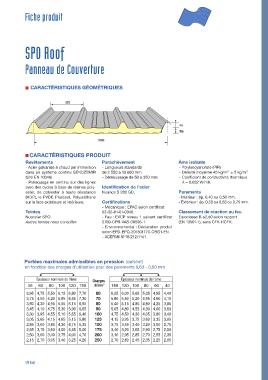

Fiche produit
SPO Roof
Panneau de Couverture
CARACTÉRISTIQUES GÉOMÉTRIQUES
333
45
Ép.
1000
CARACTÉRISTIQUES PRODUIT
Revêtements Parachèvement Âme isolante
- Acier galvanisé à chaud par immersion - Longueurs standards - Polyisocyanurate (PIR)
3
dans un système continu SENDZEMIR de 2 550 à 13 600 mm. - Densité moyenne 40 kg/m ± 5 kg/m 3
(UNI EN 10346). - Démoussage de 50 à 350 mm. - Coefficient de conductivité thermique
- Prélaquage en continu sur des lignes λ = 0,032 W/mK.
avec des cycles à base de résines poly- Identification de l’acier
ester, de polyester à haute résistance Nuance S 280 GD. Parements
(HDP), le PVDF, Plastisol, Polyuréthane - Intérieur : ép. 0,40 ou 0,50 mm.
sur la face extérieure et intérieure. Certifications - Extérieur : ép. 0,50 ou 0,63 ou 0,75 mm.
- Mécanique : EPAC selon certificat
Teintes 02-02-01-01-0046. Classement de réaction au feu
Nuancier SPO. - Feu : EVCP niveau 1 suivant certificat Euroclasse B-s2,d0 selon rapport
Autres teintes nous consulter. 0769-CPR-VAS-00595-1. (EN 13501-1), sans CFK-HCFK.
- Environnemental : Déclaration produit
selon EPD-EPQ-201301770-CBG1-EN.
- ACERMI N°16/212/1141.
Portées maximales admissibles en pression (daN/m )
2
en fonction des charges d’utilisation pour des parements 0,63 - 0,50 mm
Épaisseur nominale de l’âme Charges Épaisseur nominale de l’âme
40 60 80 100 120 150 daN/m 2 150 120 100 80 60 40
3,95 4,75 5,50 6,15 6,80 7,70 60 6,25 6,00 5,65 5,35 4,95 4,40
3,75 4,50 5,20 5,85 6,45 7,30 70 5,80 5,50 5,20 4,95 4,60 4,10
3,60 4,30 4,95 5,55 6,15 6,95 80 5,40 5,15 4,85 4,60 4,25 3,85
3,45 4,10 4,75 5,30 5,90 6,65 90 5,05 4,80 4,55 4,30 4,00 3,60
3,30 3,95 4,55 5,10 5,65 6,40 100 4,75 4,50 4,30 4,05 3,80 3,40
3,05 3,65 4,15 4,65 5,15 5,80 125 4,15 3,95 3,75 3,60 3,35 3,05
2,85 3,00 3,85 4,30 4,75 5,35 150 3,75 3,55 3,40 3,20 3,00 2,75
2,65 3,15 3,60 4,00 4,45 5,00 175 3,40 3,20 3,05 2,90 2,75 2,50
2,50 3,00 3,40 3,75 4,00 4,70 200 3,10 2,95 2,85 2,70 2,55 2,35
2,15 2,70 3,05 3,40 3,25 4,20 250 2,70 2,60 2,45 2,35 2,25 2,05
SPO Roof
