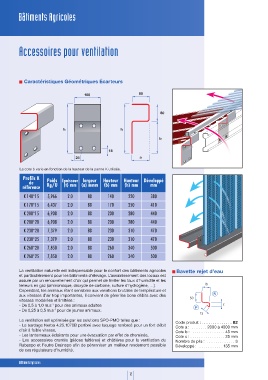

E4 16 pages GUIDE BATIMENTS AGRICOLE SPO-4_Mise en page 1 04/01/18 16:19 Page12
Bâtiments Agricoles
Accessoires pour ventilation
Caractéristiques Géométriques Écarteurs
100 80
80
h h
b
18
25 a
La cote b varie en fonction de la hauteur de la panne K utilisée.
Profils K Poids Epaisseur largeur Hauteur Hauteur Développé
de
référence Kg/U (t) mm (a) mmm (b) mm (h) mm mm
K 140*15 5,966 2.0 80 140 220 380
K 170*15 6,437 2.0 80 170 250 410
K 200*15 6,908 2.0 80 200 280 440
b
K 200*20 6,908 2.0 80 200 280 440
N
K 230*20 7,379 2.0 80 50 230 310 470
c
K 230*25 7,379 2.0 80 P 230 310 470
15
K 260*20 7,850 2.0 80 260 340 500
K 260*25 7,850 2.0 80 260 340 500
La ventilation naturelle est indispensable pour le confort des bâtiments agricoles Bavette rejet d’eau
et particulièrement pour les bâtiments d’élevage. L’assainissement des locaux est
assuré par un renouvellement d’air qui permet de limiter les taux d’humidité et les
teneurs en gaz (ammoniaque, dioxyde de carbone, sulfure d’hydrogène, …). b
Cependant, les animaux étant sensibles aux variations brutales de température et
aux vitesses d’air trop importantes, il convient de gérer les bons débits avec des 50 N
vitesses modérées et limitées :
-1
- De 0,5 à 1,0 m.s pour des animaux adultes P c
- De 0,25 à 0,5 m.s pour de jeunes animaux.
-1
15
La ventilation est optimisée par les solutions SPO-PMO telles que : Code produit : . . . . . . . . . . . . . . B2
- Le bardage Nerba 4.25.1070B perforé avec laquage renforcé pour un fort débit Cote a : . . . . . . . 2000 à 4000 mm
d’air à faible vitesse, Cote b : . . . . . . . . . . . . . . . 45 mm
- Les lanterneaux éclairants pour une évacuation par effet de cheminée, Cote c : . . . . . . . . . . . . . . . . 25 mm
- Les accessoires crantés (pièces faîtières) et châtières pour la ventilation du Nombre de plis : . . . . . . . . . . . . . 3
Rubaspo et Feutre Drainspo afin de pérenniser un meilleur rendement possible Développé : . . . . . . . . . . . 135 mm
de ces régulateurs d’humidité.
