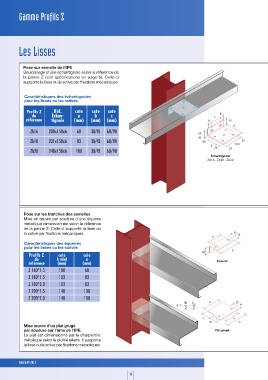

Gamme Profils Z

Les Lisses

Pose sur semelle de l’IPE
Boulonnage d’une échantignole selon la référence de
la panne Z (voir spécifications en page 6). Celle-ci
supporte la lisse ou la solive par fixations mécaniques.

Caractéristiques des échantignoles
pour les lisses ou les solives

Profils Z Réf. cote cote cote b
de Échan- a b c c
référence tignole (mm) (mm) (mm) b 75
h
Zb16 208x150x6 60 30/45 60/90 35
40
Zb18 231x150x6 83 30/45 60/90 60 25
a 100
25 25
Zb20 248x150x6 100 30/45 60/90
Échantignole
Zb16 - Zb18 - Zb20

Pose sur les tranches des semelles
Mise en œuvre par soudure d’une équerre
métallique dimensionnée selon la référence
de la panne Z. Celle-ci supporte la lisse ou
la solive par fixations mécaniques. 35 35
a
Caractéristiques des équerres
pour les lisses ou les solives
h
50
Profils Z cote cote
de h mini a Équerre
référence (mm) (mm)
Z 160*1.5 100 60
Z 180*1.5 123 83
Z 180*2.0 123 83
Z 200*1.5 140 100
Z 200*2.0 140 100
b t w d 35
x = ---- ---- 35
-
2 2
x a
70 h
Mise œuvre d’un plat grugé
par soudure sur l’âme de l’IPE. Plat grugé
Le plat est dimensionné par le charpentier
métallique selon le profilé retenu. Il supporte
la lisse ou la solive par fixations mécaniques.
