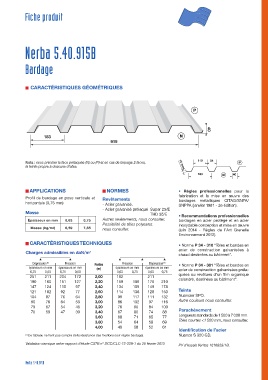

Fiche produit

Nerba 5.40.915B

Bardage

CARACTÉRISTIQUES GÉOMÉTRIQUES

P P

40

183 N N
915

119 64
Nota : nous préciser la face prélaquée (N) ou (P) et en cas de laquage 2 faces, P P

la teinte propre à chacune d’ elles. 15 mini.

183
N N
40

APPLICATIONS NORMES • Règles professionnelles pour la

fabrication et la mise en œuvre des
Profil de bardage en pose verticale et Revêtements

bardages métalliques CITAG/SNFA/

horizontale (0,75 mm)

- Acier galvanisé. SNPPA (janvier 1981 - 2e édition).

Masse - Acier galvanisé prélaqué Super 25/E

THD 35/E • Recommandations professionnelles

vêtements, nous consulter.

Épaisseur en mm 0,63 0,75 Autres re bardages en acier protégé et en acier

Possibilité de tôles polyester, inoxydable conception et mise en œuvre

Masse (kg/m 2 ) 6,59 7,85 nous consulter. (juin 2014 - Règles de l’Art Grenelle
Environnement 2012).

C

CARACTÉRISTIQUES TECHNIQUES
• Norme P 34 - 310 “Tôles et bandes en

acier de construction galvanisées à
Charges admissibles en daN/m 2 chaud destinées au bâtiment”.

Dépression (1) Pression Pression Dépression (1)

Portée • Norme P 34 - 301 “Tôles et bandes en

épaisseurs en mm épaisseurs en mm (m) épaisseurs en mm épaisseurs en mm
5 7 , 0 3 6 , 0 5 7 , 0 3 6 , 0 3 6 , 0 5 7 , 0 3 6 , 0 5 7 , 0 acier de construction galvanisées préla-
quées ou revêtues d’un film organique
251 211 204 172 2,00 192 211
190 151 127 2,20 210 calandré, destinées au bâtiment”.

160 159 189 176

147 115 97 2,40 134 159 149 178
124

Teinte

121 102 92 77 2,60 114 136 128 153

104 87 76 64 2,80 99 117 111 132 Nuancier SPO.
Autre couleurs nous consulter.
90 76 64 53 3,00 86 102 97 116
79 67 54 46 3,20 76 90 84 100
70 59 47 39 3,40 67 80 74 88 Parachèvement
Longueurs standards de 1 500 à 7 000 mm.
3,60 60 71 65 77
Tôles courtes <1 500 mm, nous consulter.
3,80 54 64 58 69
4,00 49 58 52 61

Identification de l’acier

(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardage). Nuance S 320 GD.
Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013
PV d’essais Veri
tas 1616929/1B.

Nerba 5.40.915B
