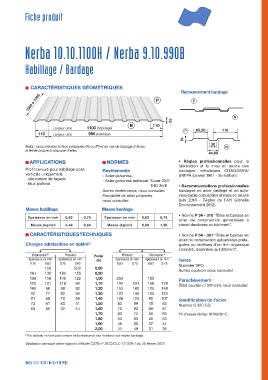

Fiche produit

Nerba 10.10.1100H / Nerba 9.10.990B

Habillage / Bardage

CARACTÉRISTIQUES GÉOMÉTRIQUES

Recouvrement bardage

1500 à 7000 P P P

N

10
N N 110
Largeur utile 1100 (habillage) 65,20 110

110 Largeur utile 990 (bardage) P

10
30
Nota : nous préciser la face prélaquée (N) ou (P) et en cas de laquage 2 faces, N
la teinte propre à chacune d’elles. 44,60

APPLICATIONS NORMES • Règles professionnelles pour la

fabrication et la mise en œuvre des

Profil nervuré pour habillage pose Revêtements bardages métalliques CITAG/SNFA/

verticale uniquement. - Acier galvanisé. SNPPA (janvier 1981 - 2e édition).

- décoration de façade - Acier galvanisé prélaqué Super 25/E

- faux plafond THD 35/E • Recommandations professionnelles

Autres revêtements, nous consulter. bardages en acier protégé et en acier

Possibilité de tôles polyester, inoxydable conception et mise en œuvre

nous consulter. (juin 2014 - Règles de l’Art Grenelle

Environnement 2012).

Masse habillage Masse bardage

Épaisseur en mm 0,63 0,75 Épaisseur en mm 0,63 0,75 • Norme P 34 - 310 “Tôles et bandes en

acier de construction galvanisées à

Masse (kg/m 2 ) 5,48 6,53 Masse (kg/m 2 ) 6,09 7,26 chaud destinées au bâtiment”.

C

CARACTÉRISTIQUES TECHNIQUES • Norme P 34 - 301 “Tôles et bandes en
acier de construction galvanisées préla-

Charges admissibles en daN/m 2 quées ou revêtues d’un film organique

calandré, destinées au bâtiment”.

Dépression (1) Pression Dépression (1)
Pression

épaisseurs en mm épaisseurs en mm Portée épaisseurs en mm épaisseurs en mm Teinte

(m)
5 7 , 0 0 3 6 , 5 7 , 0 3 6 , 0 3 6 , 0 5 7 , 0 3 6 , 0 5 7 , 0

158 202 0,80 Nuancier SPO.

161 135 184 155 0,90 Autres couleurs nous consulter.

139 116 146 122 1,00 253 183

120 101 118 99 1,10 194 231 178 Parachèvement
150
105 88 98 82 1,20 153 182 125 148 Tôles courtes <1 500 mm, nous consulter.

92 77 82 69 1,30 123 146 105 125

81 68 70 59 1,40 100 120 90 107 Identification de l’acier

72 61 60 51 1,50 83 99 78 93
65 55 52 44 1,60 70 83 68 81 Nuance S 320 GD.

1,70 60 72 55 65 PV d’essais Veritas 1616929/1C.

1,80 53 63 45 53
1,90 46 55 37 44
2,00 41 49 31 36

(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardage).

Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013

Nerba 10.10.1100H / Nerba 9.10.990B
