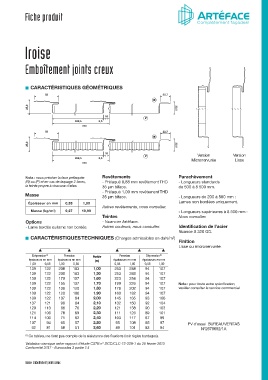

Fiche produit

Iroise

Emboîtement joints creux

CARACTÉRISTIQUES GÉOMÉTRIQUES
58 22,7
N N
25,6 22,2

10
P P
299,5 0,5
310
58 22,7
N N
25,6 22,2

10
P P Version Version
299,5 0,5
Micronervurée Lisse
310
Revêtements Parachèvement
Nota : nous préciser la face prélaquée
(N) ou (P) et en cas de laquage 2 faces, - Prélaqué 0,88 mm revêtement THD - Longueurs standards
la teinte propre à chacune d’elles. 35 µm biface. de 500 à 8 500 mm.
- Prélaqué 1,00 mm revêtement THD
Masse
35 µm biface. - Longueurs de 200 à 500 mm :
Lames non bordées uniquement.
Épaisseur en mm 0,88 1,00
Autres revêtements, nous consulter.
Masse (kg/m 2 ) 9,67 10,99 - Longueurs supérieures à 8 500 mm :
Teintes Nous consulter.
Options - Nuancier Artéface.
- Lame bordée ou lame non bordée. Autres couleurs, nous consulter. Identification de l’acier
Nuance S 320 GD.
CARACTÉRISTIQUES TECHNIQUES (Charges admissibles en daN/m )
2
Finition
Lisse ou micronervurée.
Dépression (1) Pression Portée Pression Dépression (1)
épaisseurs en mm épaisseurs en mm (m) épaisseurs en mm épaisseurs en mm
1,00 0,88 1,00 0,88 0,88 1,00 0,88 1,00
139 122 208 183 1,00 253 288 94 107
139 122 208 183 1,50 253 288 94 107
139 122 179 157 1,60 223 254 94 107
139 122 155 137 1,70 199 226 94 107 Nota : pour toute autre spécification,
139 122 136 120 1,80 178 202 94 107 veuillez consulter le service commercial.
139 122 120 106 1,90 160 182 94 107
139 122 107 94 2,00 145 165 93 106
137 121 96 84 2,10 132 150 92 104
129 113 86 76 2,20 121 138 90 103
121 106 78 69 2,30 111 126 89 101
114 100 71 62 2,40 103 117 87 99
107 94 65 57 2,50 95 108 85 97 PV d’essai BUREAU VERITAS
92 81 58 51 2,60 89 101 83 94 N°2678692/1A
(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardages).
Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013
Conformité 3747 - Eurocodes 3 partie 1.4
