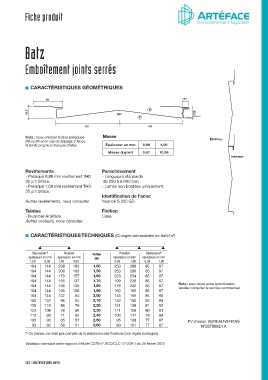

Fiche produit

Batz

Emboîtement joints serrés

CARACTÉRISTIQUES GÉOMÉTRIQUESARACTÉRISTIQUES GÉOMÉTRIQUES
C

68 12,7

N N
25,6 165° 22,2
P P
150 150

Nota : nous préciser la face prélaquée Masse Extérieur
(N) ou (P) et en cas de laquage 2 faces,
la teinte propre à chacune d’elles. Épaisseur en mm 0,88 1,00
Masse (kg/m 2 ) 9,67 10,99
Intérieur

Revêtements Parachèvement
- Prélaqué 0,88 mm revêtement THD - Longueurs standards
35 µm biface. de 200 à 6 000 mm.
- Prélaqué 1,00 mm revêtement THD - Lames non bordées uniquement.
35 µm biface.
Identification de l’acier
Autres revêtements, nous consulter. Nuance S 320 GD.
Teintes Finition
- Nuancier Artéface. Lisse.
Autres couleurs, nous consulter.

2
CARACTÉRISTIQUES TECHNIQUES (Charges admissibles en daN/m )

Dépression (1) Pression Portée Pression Dépression (1)
épaisseurs en mm épaisseurs en mm (m) épaisseurs en mm épaisseurs en mm
1,00 0,88 1,00 0,88 0,88 1,00 0,88 1,00
164 144 208 183 1,00 253 288 85 97
164 144 208 183 1,50 253 288 85 97
164 144 179 157 1,60 223 254 85 97
164 144 155 137 1,70 199 226 85 97
164 144 136 120 1,80 178 202 85 97 Nota : pour toute autre spécification,
164 144 120 106 1,90 160 182 85 97 veuillez consulter le service commercial.
164 144 107 94 2,00 145 165 84 95
150 132 96 84 2,10 132 150 83 94
135 119 86 76 2,20 121 138 81 92
123 108 78 69 2,30 111 126 80 91
112 98 71 62 2,40 103 117 78 89
102 90 65 57 2,50 95 108 77 87 PV d’essai BUREAU VERITAS
93 82 58 51 2,60 89 101 77 87 N°2678692/1A
(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardages).

Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013

Batz Emboitement joints serrés
