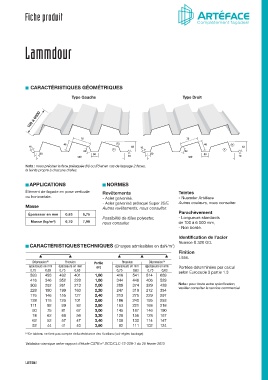

Fiche produit

Lammdour

CARACTÉRISTIQUES GÉOMÉTRIQUESARACTÉRISTIQUES GÉOMÉTRIQUES
C
Type Gauche Type Droit

100 à 6000

75 75
45 N 45 N
10 43 10 43
22 P 22 P
20 30 20 30
450 10 450 10
Nota : nous préciser la face prélaquée (N) ou (P) et en cas de laquage 2 faces,
la teinte propre à chacune d’elles.

APPLICATIONS NORMES
Élément de façade en pose verticale Revêtements Teintes
ou horizontale. - Acier galvanisé. - Nuancier Artéface
- Acier galvanisé prélaqué Super 25/E Autres couleurs, nous consulter.
Masse Autres revêtements, nous consulter.
Parachèvement
Épaisseur en mm 0,63 0,75
Possibilité de tôles polyester, - Longueurs standards
Masse (kg/m 2 ) 6,70 7,98 nous consulter. de 100 à 6 000 mm,
- Non bordé.
Identification de l’acier
Nuance S 320 GD.
2
CARACTÉRISTIQUES TECHNIQUES (Charges admissibles en daN/m )
Finition
Lisse.

Dépression (1) Pression Portée Pression Dépression (1)
épaisseurs en mm épaisseurs en mm (m) épaisseurs en mm épaisseurs en mm Portées déterminées par calcul
0,75 0,63 0,75 0,63 0,75 0,63 0,75 0,63 selon Eurocode 3 partie 1.3
593 493 492 401 1,60 416 541 514 669
416 346 352 228 1,80 344 446 406 529
303 252 261 213 2,00 289 374 329 428 Nota : pour toute autre spécification,
228 190 199 163 2,20 247 319 272 354 veuillez consulter le service commercial.
176 146 155 127 2,40 213 275 229 297
138 115 123 101 2,60 186 240 195 253
111 92 99 82 2,80 163 221 168 218
90 75 81 67 3,00 145 187 146 190
74 62 68 56 3,20 128 156 128 167
62 52 57 47 3,40 108 130 114 147
52 44 41 40 3,60 92 111 102 124

(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardage).
Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013

Lammdour
