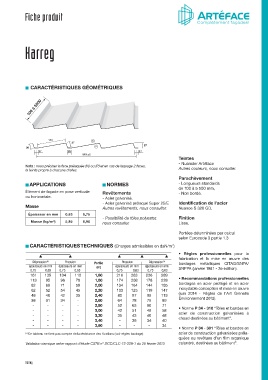

Fiche produit

Karreg

C
CARACTÉRISTIQUES GÉOMÉTRIQUESARACTÉRISTIQUES GÉOMÉTRIQUES

100 à 5500

144 N
27
26 P 27
17 18 17
510 ±2
Teintes
- Nuancier Artéface
Nota : nous préciser la face prélaquée (N) ou (P) et en cas de laquage 2 faces,
la teinte propre à chacune d’elles. Autres couleurs, nous consulter.
Parachèvement
APPLICATIONS NORMES - Longueurs standards
de 100 à 5 500 mm,
Élément de façade en pose verticale Revêtements - Non bordé.
ou horizontale. - Acier galvanisé.
- Acier galvanisé prélaqué Super 25/E Identification de l’acier
Masse Autres revêtements, nous consulter. Nuance S 320 GD.
Épaisseur en mm 0,63 0,75
- Possibilité de tôles polyester, Finition
Masse (kg/m 2 ) 5,85 6,96 nous consulter. Lisse.

Portées déterminées par calcul
selon Eurocode 3 partie 1.3
2
CARACTÉRISTIQUES TECHNIQUES (Charges admissibles en daN/m )
• Règles professionnelles pour la
fabrication et la mise en œuvre des
Dépression (1) Pression Portée Pression Dépression (1) bardages métalliques CITAG/SNFA/
épaisseurs en mm épaisseurs en mm (m) épaisseurs en mm épaisseurs en mm
0,75 0,63 0,75 0,63 0,75 0,63 0,75 0,63 SNPPA (janvier 1981 - 2e édition).
161 135 134 110 1,60 216 263 226 289
113 95 96 79 1,80 174 208 178 228 • Recommandations professionnelles
82 69 71 59 2,00 134 164 144 185 bardages en acier protégé et en acier
62 52 54 45 2,20 103 125 119 147 inoxydable conception et mise en œuvre
48 40 42 35 2,40 80 97 95 113 (juin 2014 - Règles de l’Art Grenelle
38 31 34 - 2,60 64 78 75 89 Environnement 2012).
- - - - 2,80 52 63 60 71
- - - - 3,00 42 51 49 58 • Norme P 34 - 310 “Tôles et bandes en
- - - - 3,20 35 43 40 48 acier de construction galvanisées à
- - - - 3,40 - 36 34 40 chaud destinées au bâtiment”.
- - - - 3,60 - - - 34
• Norme P 34 - 301 “Tôles et bandes en
(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardage). acier de construction galvanisées préla-
quées ou revêtues d’un film organique
Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013 calandré, destinées au bâtiment”.

Karreg
