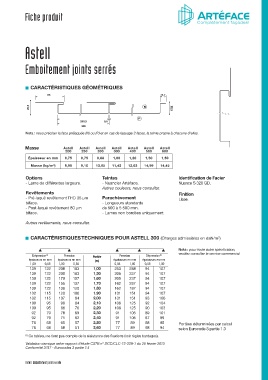

Fiche produit

Astell

Emboitement joints serrés

CARACTÉRISTIQUES GÉOMÉTRIQUES
68 12,7

25,6 N N 22,2

P P
299,5 0,5
300
Nota : nous préciser la face prélaquée (N) ou (P) et en cas de laquage 2 faces, la teinte propre à chacune d’elles.

Masse Astell Astell Astell Astell Astell Astell Astell
200 250 300 300 400 500 600
Épaisseur en mm 0,75 0,75 0,88 1,00 1,20 1,50 1,50
Masse (kg/m 2 ) 9,90 9,10 10,05 11,42 12,63 14,99 14,45

Options Teintes Identification de l’acier
- Lame de différentes largeurs. - Nuancier Artéface. Nuance S 320 GD.
Autres couleurs, nous consulter.
Revêtements Finition
- Pré-laqué revêtement THD 35 µm Parachèvement Lisse.
biface. - Longueurs standards
- Post-laqué revêtement 80 µm de 500 à 5 500 mm.
biface. - Lames non bordées uniquement.

Autres revêtements, nous consulter.

CARACTÉRISTIQUES TECHNIQUES POUR ASTELL 300 (Charges admissibles en daN/m )
2
Nota : pour toute autre spécification,
veuillez consulter le service commercial.
Dépression (1) Pression Portée Pression Dépression (1)
épaisseurs en mm épaisseurs en mm (m) épaisseurs en mm épaisseurs en mm
1,00 0,88 1,00 0,88 0,88 1,00 0,88 1,00
139 122 208 183 1,00 253 288 94 107
139 122 208 183 1,50 205 237 94 107
139 122 179 157 1,60 205 237 94 107
139 122 155 137 1,70 162 237 94 107
139 122 136 120 1,80 162 187 94 107
132 115 120 106 1,90 131 151 94 107
132 115 107 94 2,00 131 151 93 106
109 95 96 84 2,10 108 125 92 104
109 95 86 76 2,20 108 125 90 103
92 79 78 69 2,30 91 105 89 101
92 79 71 62 2,40 91 105 87 99
78 68 65 57 2,50 77 89 68 95 Portées déterminées par calcul
78 68 58 51 2,60 77 89 68 94 selon Eurocode 3 partie 1.3
(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardages).
Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013
Conformité 3747 - Eurocodes 3 partie 1.4

Astell Emboitement joints serrés
