E1 16 pages NORMES ET REGLES SPO-PMO_Mise en page 1 22/11/17 15:55 Page3

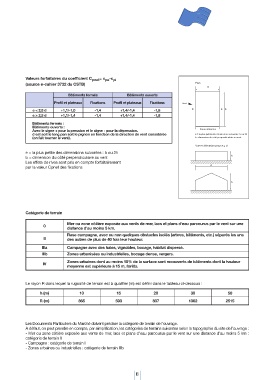

Valeurs forfaitaires du coefficient C pnet = c pe -c pi
(source e-cahier 3732 du CSTB) Plan
d
Bâtiments fermés Bâtiments ouverts
Profil et plateaux Fixations Profil et plateaux Fixations Vent
e < 2,5 d +1,1/-1,0 -1,4 +1,4/-1,4 -1,8 D E b
e ≥ 2,5 d +1,1/-1,4 -1,4 +1,4/-1,4 -1,8
Bâtiments fermés :
Bâtiments ouverts :
Avec le signe + pour la pression et le signe - pour la dépression. Vue en élévation
d est soit le long pan soit le pignon en fonction de la direction de vent considérée e = la plus petite des dimensions suivantes : b ou 2h
(on fait tourner le vent). b : dimension du côté perpendiculaire au vent

Vue en élévation pour e > d
e = la plus petite des dimensions suivantes : b ou 2h
h
b = dimension du côté perpendiculaire au vent
Les effets de rives sont pris en compte forfaitairement
d
par la valeur Cpnet des fixations

h

Catégorie de terrain

Mer ou zone côtière exposée aux vents de mer, lacs et plans d’eau parcourus par le vent sur une
0
distance d’au moins 5 km.
Rase campagne, avec ou non quelques obstacles isolés (arbres, bâtiments, etc.) séparés les uns
II des autres de plus de 40 fois leur hauteur.
IIIa Campagne avec des haies, vignobles, bocage, habitat dispersé.
IIIb Zones urbanisées ou industrielles, bocage dense, vergers.
Zones urbaines dont au moins 15% de la surface sont recouverts de bâtiments dont la hauteur
IV
moyenne est supérieure à 15 m, forêts.

Le rayon R dans lequel la rugosité de terrain est à qualifier (m) est défini dans le tableau ci-dessous :
h (m) 10 15 20 30 50
R (m) 365 593 837 1362 2515

Les Documents Particuliers du Marché doivent préciser la catégorie de terrain de l’ouvrage.
A défaut, on peut prendre en compte, par simplification, les catégories de terrains suivantes selon la topographie du site de l’ouvrage :
- Mer ou zone côtière exposée aux vents de mer, lacs et plans d’eau parcourus par le vent sur une distance d’au moins 5 km :
catégorie de terrain 0
- Campagne : catégorie de terrain II
- Zones urbaines ou industrielles : catégorie de terrain IIIb

Normes et Règles

03
