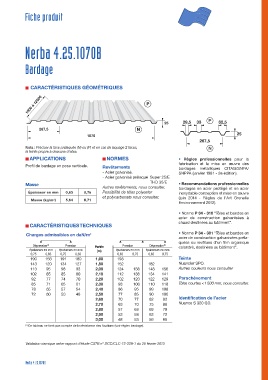

Fiche produit
Nerba 4.25.1070B
Bardage
CARACTÉRISTIQUES GÉOMÉTRIQUES
1500 à 12000 P P
P
25 29,5 33 62,5
267,5 N N
1070 25
267,5
Nota : Préciser la face prélaquée (N) ou (P) et en cas de laquage 2 faces, N
la teinte propre à chacune d’elles.
APPLICATIONS NORMES • Règles professionnelles pour la
Profil de bardage en pose verticale. Revêtements fabrication et la mise en œuvre des
bardages métalliques CITAG/SNFA/
- Acier galvanisé. SNPPA (janvier 1981 - 2e édition).
- Acier galvanisé prélaqué Super 25/E
Masse THD 35/E • Recommandations professionnelles
Autres revêtements, nous consulter. bardages en acier protégé et en acier
Épaisseur en mm 0,63 0,75 Possibilité de tôles polyester inoxydable conception et mise en œuvre
Masse (kg/m 2 ) 5,64 6,71 et polycarbonate nous consulter. (juin 2014 - Règles de l’Art Grenelle
Environnement 2012).
• Norme P 34 - 310 “Tôles et bandes en
acier de construction galvanisées à
chaud destinées au bâtiment”.
CARACTÉRISTIQUES TECHNIQUES
• Norme P 34 - 301 “Tôles et bandes en
Charges admissibles en daN/m 2 acier de construction galvanisées préla-
quées ou revêtues d’un film organique
Dépression (1) Pression Portée Pression Dépression (1) calandré, destinées au bâtiment”.
épaisseurs en mm épaisseurs en mm épaisseurs en mm épaisseurs en mm
(m)
5 7 , 0 3 6 , 0 5 7 , 0 3 6 , 0 3 6 , 0 5 7 , 0 3 6 , 0 5 7 , 0
190 156 191 180 1,60 193 Teinte
143 120 134 127 1,80 152 182 Nuancier SPO.
113 95 98 93 2,00 124 156 148 156 Autres couleurs nous consulter.
102 85 85 80 2,10 112 136 134 141
92 77 74 70 2,20 102 120 122 129 Parachèvement
85 71 65 61 2,30 93 106 110 118 Tôles courtes <1 500 mm, nous consulter.
78 65 57 54 2,40 86 95 99 108
72 60 50 48 2,50 77 85 90 100
Identification de l’acier
2,60 70 77 82 92
2,70 63 70 75 86 Nuance S 320 GD.
2,80 57 63 69 78
2,90 53 58 63 72
3,00 48 53 59 66
(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardage).
Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013
Nerba 4.25.1070B
