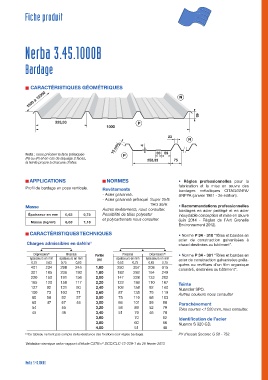

Fiche produit

Nerba 3.45.1000B

Bardage
C

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000 N N

45

333,33 P P
1000

23 N N
Nota : nous préciser la face prélaquée 4
(N) ou (P) et en cas de laquage 2 faces, 15 mini.
la teinte propre à chacune d’elles.
Nota : nous préciser la face prélaquée P P 33 59
(N) ou (P) et en cas de laquage 2 faces,
la teinte propre à chacune d’elles. 258,33 75

APPLICATIONS NORMES • Règles professionnelles pour la

fabrication et la mise en œuvre des

Profil de bardage en pose verticale. Revêtements

bardages métalliques CITAG/SNFA/

- Acier galvanisé. SNPPA (janvier 1981 - 2e édition).

- Acier galvanisé prélaqué Super 25/E

THD 35/E
Masse Autres revêtements, nous consulter. • Recommandations professionnelles

bardages en acier protégé et en acier

Épaisseur en mm 0,63 0,75 Possibilité de tôles polyester inoxydable conception et mise en œuvre
et polycarbonate nous consulter.

Masse (kg/m 2 ) 6,03 7,18 (juin 2014 - Règles de l’Art Grenelle

Environnement 2012).
CARACTÉRISTIQUES TECHNIQUES

• Norme P 34 - 310 “Tôles et bandes en

acier de construction galvanisées à

Charges admissibles en daN/m 2 chaud destinées au bâtiment”.

Dépression (1) Pression Portée Pression Dépression (1) • Norme P 34 - 301 “Tôles et bandes en

épaisseurs en mm épaisseurs en mm (m) épaisseurs en mm épaisseurs en mm acier de construction galvanisées préla-

5 7 , 0 3 6 , 0 5 7 , 0 3 6 , 0 3 6 , 0 5 7 , 0 3 6 , 0 5 7 , 0 quées ou revêtues d’un film organique
401 234 298 245 1,60 230 357 208 315 calandré, destinées au bâtiment”.
301 185 236 193 1,80 182 282 164 249
220 150 191 156 2,00 147 228 133 202
165 120 158 117 2,20 122 189 110 167
127 92 131 90 2,40 102 158 92 140 Teinte
100 73 103 71 2,60 87 135 79 119 Nuancier SPO.
Autres couleurs nous consulter.
80 58 82 57 2,80 75 116 68 103
59
65 47 67 46 3,00 66 101 90 Parachèvement

54 55 3,20 58 89 52 79
Tôles courtes <1 500 mm, nous consulter.
45 46 3,40 51 79 46 70
3,60 70 62 Identification de l’acier
3,80 60 56 Nuance S 320 GD.

4,00 51 48
(1) Ce tableau ne tient pas compte de la résistance des fixations (voir règles bardage). PV d’essais Socotec G 58 - 752.
Validation sismique selon rapport d’étude CSTB n° DCC/CLC-12-229-1 du 25 février 2013

Nerba 3.45.1000B
