Fiche produit

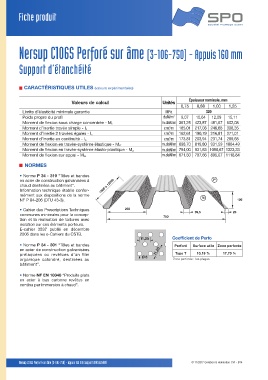

Nersup C106S Perforé sur âme (3-106-750) - Appuis 160 mm

Support d’étanchéité

CARACTÉRISTIQUES UTILES (valeurs expérimentales)

Valeurs de calcul Unités Épaisseur nominale, mm
0,75 0,88 1,00 1,25
Limite d’élasticité minimale garantie MPa 320
Poids propre du profil daN/m 2 9,07 10,64 12,09 15,11
m.daN/m 361,25 423,87 481,67 602,08
Moment de flexion sous charge concentrée - M c
Moment d’Inertie travée simple - I 2 cm /m 185,01 217,08 246,68 308,35
4
Moment d’Inertie 2 travées égales - I 3 cm /m 162,61 190,79 216,81 271,01
4
Moment d’Inertie en continuité - I m cm /m 173,81 203,94 231,74 289,68
4
Moment de flexion en travée-système élastique - M 2T m.daN/m 698,70 819,80 931,59 1064,49
Moment de flexion en travée-système élasto-plastique - M 3T m.daN/m 794,00 931,63 1058,67 1323,33
Moment de flexion sur appui - M 3A m.daN/m 671,30 787,66 895,07 1118,84
NORMES

• Norme P 34 - 310 “Tôles et bandes
en acier de construction galvanisées à P
chaud destinées au bâtiment”. 1500 à 12000
Information technique établie confor-
mément aux dispositions de la norme N
NF P 84-206 (DTU 43-3). 106

• Cahier des Prescriptions Techniques 250 39,5 26
communes minimales pour la concep- 750
tion et la réalisation de toitures avec
isolation sur ces éléments porteurs.
E-cahier 3537 publié en décembre
2005 dans les e-Cahiers du CSTB.
Coefficient de Perfo

• Norme P 34 - 301 “Tôles et bandes Perforé Surface utile Zone perforée
en acier de construction galvanisées
prélaquées ou revêtues d’un film Type T 10,19 % 17,70 %
organique calandré, destinées au Zone perforée : les plages
bâtiment”.

• Norme NF EN 10346 “Produits plats
en acier à bas carbone revêtus en
continu par immersion à chaud”.

Nersup C106S Perforé sur âme (3-106-750) - appuis 160 mm Support d’étanchéité © 11/2017 Création & réalisation CVI - B14
