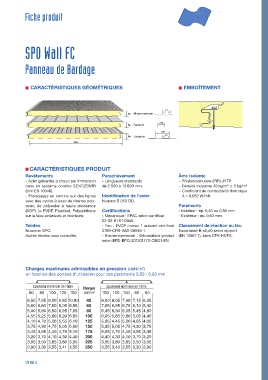

Page 137 - Solutions Enveloppe Bâtiment SPO PMO

D3 SPO Wall FC_Mise en page 1 30/05/18 15:09 Page1

Fiche produit

SPO Wall FC

Panneau de Bardage

CARACTÉRISTIQUES GÉOMÉTRIQUES EMBOÎTEMENT

15
Ép. Micro-nervuré
125
Ép. Rainuré
100
Ép. Linéaire 45
1000

CARACTÉRISTIQUES PRODUIT
Revêtements Parachèvement Âme isolante
- Acier galvanisé à chaud par immersion - Longueurs standards - Polyisocyanurate (PIR) Jl17P.
3
dans un système continu SENDZEMIR de 2 500 à 13 600 mm. - Densité moyenne 40 kg/m ± 5 kg/m 3
(UNI EN 10346). - Coefficient de conductivité thermique
- Prélaquage en continu sur des lignes Identification de l’acier λ = 0,032 W/mK.
avec des cycles à base de résines poly- Nuance S 250 GD.
ester, de polyester à haute résistance Parements
(HDP), le PVDF, Plastisol, Polyuréthane Certifications - Intérieur : ép. 0,40 ou 0,50 mm
sur la face extérieure et intérieure. - Mécanique : EPAC selon certificat - Extérieur : ép. 0,63 mm
02-02-01-01-0046.
Teintes - Feu : EVCP niveau 1 suivant certificat Classement de réaction au feu
Nuancier SPO. 0769-CPR-VAS-00595-1. Euroclasse B-s2,d0 selon rapport
Autres teintes nous consulter. - Environnemental : Déclaration produit (EN 13501-1), sans CFK-HCFK.
selon EPD-EPQ-201301770-CBG1-EN.

2
Charges maximales admissibles en pression (daN/m )
en fonction des portées d’utilisation pour des parements 0,50 - 0,63 mm
Épaisseur nominale de l’âme Épaisseur nominale de l’âme
Charges
60 80 100 120 150 daN/m 2 150 120 100 80 60
6,50 7,95 9,20 9,85 10,80 40 8,00 8,05 7,90 7,15 6,35
5,60 6,80 7,50 8,05 8,85 60 7,05 6,95 6,75 6,10 5,40
5,00 5,90 6,50 6,95 7,65 80 6,45 6,30 6,05 5,45 4,80
4,55 5,25 5,80 6,20 6,85 100 6,05 5,85 5,60 5,05 4,40
4,10 4,70 5,20 5,55 6,10 125 5,65 4,45 5,20 4,65 4,05
3,75 4,30 4,75 5,05 5,60 150 5,35 5,05 4,75 4,30 3,75
3,45 3,95 4,40 4,70 5,10 175 5,05 4,70 4,40 3,95 3,45
3,20 3,70 4,10 4,30 4,40 200 4,40 4,30 4,10 3,70 3,20
3,05 3,50 3,85 3,80 3,95 225 3,95 3,80 3,85 3,50 3,05
2,90 3,30 3,55 3,41 3,55 250 3,55 3,40 3,55 3,30 2,90

SPO Wall FC
