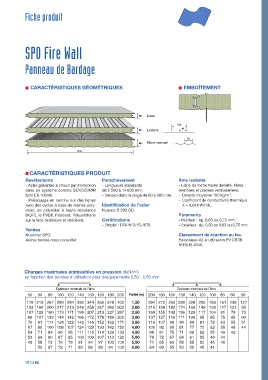

Page 141 - Solutions Enveloppe Bâtiment SPO PMO

D5 SPO Fire Wall_Mise en page 1 05/06/18 16:09 Page1

Fiche produit

SPO Fire Wall

Panneau de Bardage

CARACTÉRISTIQUES GÉOMÉTRIQUES EMBOÎTEMENT

Ép. Lisse

100
Ép. Linéaire 45

15
Ép. Micro-nervuré
1130

CARACTÉRISTIQUES PRODUIT
Revêtements Parachèvement Âme isolante
- Acier galvanisé à chaud par immersion - Longueurs standards - Laine de roche haute densité, fibres
dans un système continu SENDZEMIR de 2 500 à 14 000 mm. orientées et placées verticalement.
(UNI EN 10346). - Débord dans la plage de 80 à 300 mm. - Densité moyenne 100 kg/m .
3
- Prélaquage en continu sur des lignes - Coefficient de conductivité thermique
avec des cycles à base de résines poly- Identification de l’acier λ = 0,044 W/mK.
ester, de polyester à haute résistance Nuance S 280 GD.
(HDP), le PVDF, Plastisol, Polyuréthane Parements
sur la face extérieure et intérieure. Certifications - Intérieur : ép. 0,63 ou 0,75 mm.
- Emploi : DTA N°2/15-1676. - Extérieur : ép. 0,50 ou 0,63 ou 0,75 mm.
Teintes
Nuancier SPO. Classement de réaction au feu
Autres teintes nous consulter. Euroclasse A2-s1,d0 selon PV CSTB
N°RA15-0145.

Charges maximales admissibles en pression (daN/m )
2
en fonction des portées d’utilisation pour des parements 0,50 - 0,50 mm

Épaisseur nominale de l’âme Épaisseur nominale de l’âme
50 60 80 100 120 140 150 160 180 200 Portée (m) 200 180 160 150 140 120 100 80 60 50
178 213 267 289 284 332 344 356 378 400 1,50 294 272 250 239 228 205 183 161 138 127
133 160 200 217 213 249 258 267 283 300 2,00 215 198 182 174 166 149 133 117 101 93
107 128 160 173 171 199 207 213 227 267 2,50 168 155 142 136 129 117 104 91 79 73
89 107 133 144 142 166 172 178 189 200 3,00 137 127 116 111 106 95 85 75 65 60
76 91 114 124 122 142 148 152 162 171 3,50 116 107 98 94 89 81 72 63 55 51
67 80 100 108 107 124 129 133 142 150 4,00 100 92 85 81 77 70 62 55 48 44
59 71 89 96 95 111 115 119 126 133 4,50 88 81 75 71 68 62 55 49 42
53 64 80 87 85 100 103 107 113 120 5,00 78 72 67 64 61 55 49 44
48 58 73 79 78 91 94 97 103 109 5,50 71 65 60 58 55 50 45 40
53 67 72 71 83 86 89 94 100 6,00 64 60 55 53 50 45 41

SPO Fire Wall
