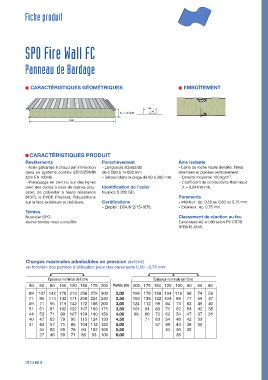

D6 SPO Fire Wall FC_Mise en page 1 30/05/18 15:34 Page1

Fiche produit

SPO Fire Wall FC
Panneau de Bardage

CARACTÉRISTIQUES GÉOMÉTRIQUES EMBOÎTEMENT

100
Ép. Linéaire 45
1000

CARACTÉRISTIQUES PRODUIT
Revêtements Parachèvement Âme isolante
- Acier galvanisé à chaud par immersion - Longueurs standards - Laine de roche haute densité, fibres
dans un système continu SENDZEMIR de 2 500 à 14 000 mm. orientées et placées verticalement.
3
(UNI EN 10346). - Débord dans la plage de 80 à 300 mm. - Densité moyenne 100 kg/m .
- Prélaquage en continu sur des lignes - Coefficient de conductivité thermique
avec des cycles à base de résines poly- Identification de l’acier λ = 0,044 W/mK.
ester, de polyester à haute résistance Nuance S 280 GD.
(HDP), le PVDF, Plastisol, Polyuréthane Parements
sur la face extérieure et intérieure. Certifications - Intérieur : ép. 0,50 ou 0,63 ou 0,75 mm.
- Emploi : DTA N°2/15-1676. - Extérieur : ép. 0,75 mm.
Teintes
Nuancier SPO. Classement de réaction au feu
Autres teintes nous consulter. Euroclasse A2-s1,d0 selon PV CSTB
N°RA15-0145.

Charges maximales admissibles en pression (daN/m )
2
en fonction des portées d’utilisation pour des parements 0,50 - 0,75 mm
Épaisseur nominale de l’âme Épaisseur nominale de l’âme
50 60 80 100 120 150 175 200 Portée (m) 200 175 150 120 100 80 60 50
89 107 142 178 213 258 279 300 2,00 198 178 158 134 116 98 74 59
71 85 114 142 171 206 224 240 2,50 153 138 122 104 89 77 59 47
59 71 95 119 142 172 186 200 3,00 124 112 99 84 73 63 49 40
51 61 81 102 122 147 160 171 3,50 104 94 83 71 62 54 42 35
44 53 71 89 107 129 140 150 4,00 89 80 72 62 54 47 37 31
40 47 63 79 95 115 124 133 4,50 71 63 54 48 42 33
31 43 57 71 85 104 112 120 5,00 57 49 43 38 30
34 52 65 78 94 102 109 5,50 44 39 35
27 46 59 71 86 93 100 6,00 36

SPO Fire Wall FC
