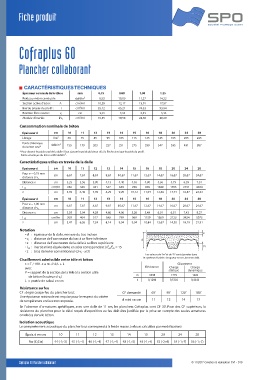

               Fiche produit







               Cofraplus 60



               Plancher collaborant




               Caractéristiques utiles du profil
                 CARACTÉRISTIQUES TECHNIQUES
                 Épaisseur nominale de la tôle e    mm  0,75  0,88   1,00     1,25
                 Poids au mètre carré utile  daN/m 2    8,53  10,00  11,37    14,22
                                          2
                 Section active d’acier :             A  cm /ml  10,29  12,17  13,91  17,57
                                          4
                 Inertie propre du profil :            i  cm /ml  55,12  65,21  74,53  93,94
                                         cm         3,33     3,33     3,33      3,33
                 Position fibre neutre :               v i
                                          3
                                        cm /ml    16,55    19,58    22,38     28,20
                 Module d’inertie :                     I/v i
               Consommation nominale de béton
                 Épaisseur d   cm    10    11   12    13    14    15   16    18    20    24   28
                 Litrage      l/m 2  65    75   85    95   105   115   125   145   165  205   245
                 Poids théorique
                             daN/m 2  155  179  203   227  251   275   299   347   395  491   587
                 du béton seul*
               * Pour obtenir le poids total de la dalle il faut ajouter le poids du béton dû à la flèche ainsi que le poids du profil.

                 Poids volumique du béton 2400 daN/m . 3
               Caractéristiques utiles en travée de la dalle
                 Épaisseur d   cm    10    11   12    13    14    15   16    18    20    24   28
                 Pour e = 0,75 mm
                               cm   6,67  7,67  8,67  9,67  10,67  11,67  12,67  14,67  16,67  20,67  24,67
                 distance d-v i
                 Distance x    cm   3,25  3,56  3,90  4,13  4,40  4,65  4,90  5,36  5,79  6,59  7,31
                              cm 4 /m  252  329  421  527   649  786   938   1289  1705  2731  4024
                 l  15
                 z             cm   5,59  6,48  7,39  8,29  9,20  10,12  11,04  12,88  14,74  18,47  22,23
                 Épaisseur d   cm    10    11   12    13    14    15   16    18    20    24   28
                 Pour e = 1,00 mm
                               cm   6,67  7,67  8,67  9,67  10,67  11,67  12,67  14,67  16,67  20,67  24,67
                 distance d-v i
                 Distance x    cm   3,59  3,94  4,28  4,60  4,90  5,20  5,48  6,01  6,51  7,43  8,27
                              cm 4 /m  309  404  517  648   799  969   1159  1600  2123  3424  5073
                 l  15
                 z             cm   5,47  6,36  7,24  8,14  9,04  9,94  10,84  12,67  14,50  18,19  21,91
               Notation
                                                                                                 x
                  •  d  :  épaisseur de la dalle, nervure du bac incluse
                  •  :  distance de l’axe neutre du bac à sa fibre inférieure   d
                   v i
                  • x :  distance de l’axe neutre de la dalle à sa fibre supérieure
                   l
                  • 15  :  inertie mixte équivalente en acier correspondant à E a /E b  = 15     Vi
                  •  z  :  bras de levier conventionnel (d-v i  - x/3)
                                                                       Les valeurs de “m” et de “k” sont données dans
                                                                      le système d’unités : longueur en cm, force en daN.
               Cisaillement admissible entre tôle et béton
                  τ = T / 100 . z ≤ m .  ρ  d/L + k                                   Glissement
                  avec                                                 Résistance  Charge  Charge
                                                                                  statique  dynamique
                  ρ  = rapport de la section de la tôle à la section utile
                                                                   m     3238      1775     1420
                           de béton (hauteur d-v i )
                   L  = portée de calcul en cm                     k    0,1286    0,5302    0,4242
               Résistance au feu
               CF : degré coupe-feu du plancher brut.        CF demandé   60’    90’   120’  180’
               Une épaisseur minimale est requise pour le respect du critère
                                                             d mini en cm  11    12    14     17
               de température en face non exposée.
               En l’absence d’armatures spécifiques, avec une dalle de 11 cm, les planchers Cofraplus sont CF 30’. Pour des CF supérieurs, la
               résistance du plancher pour le délai requis d’exposition au feu doit être justifiée par la prise en compte des seules armatures
               enrobées dans le béton.
               Isolation acoustique
               Le comportement acoustique du plancher brut correspond à la loi de masse. (valeurs calculées par modélisation)
                  Épais. d en cm  10    11      12      13     14      15     20      24      28
                   Rw (C;Ctr)  44 (-1;-3)  45 (-1;-4)  46 (-1;-4)  47 (-1;-4)  48 (-1;-5)  48 (-1;-4)  52 (-2;-6)  54 (-1;-7)  56 (-1;-7)




               Cofraplus 60 Plancher collaborant                                            © 11/2017 Création & réalisation CVI - D10
