D4 SPO Fire_Mise en page 1 05/06/18 16:05 Page1

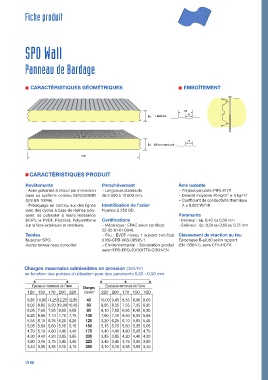

Fiche produit

SPO Wall

Panneau de Bardage

CARACTÉRISTIQUES GÉOMÉTRIQUES EMBOÎTEMENT

100
Ép. Linéaire 45

15
Ép. Micro-nervuré

1150

CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement Âme isolante
- Acier galvanisé à chaud par immersion - Longueurs standards - Polyisocyanurate (PIR) Jl17P.
3
dans un système continu SENDZEMIR de 2 500 à 13 600 mm. - Densité moyenne 40 kg/m ± 5 kg/m 3
(UNI EN 10346). - Coefficient de conductivité thermique
- Prélaquage en continu sur des lignes Identification de l’acier λ = 0,032 W/mK.
avec des cycles à base de résines poly- Nuance S 250 GD.
ester, de polyester à haute résistance Parements
(HDP), le PVDF, Plastisol, Polyuréthane Certifications - Intérieur : ép. 0,40 ou 0,50 mm
sur la face extérieure et intérieure. - Mécanique : EPAC selon certificat - Extérieur : ép. 0,50 ou 0,63 ou 0,75 mm
02-02-01-01-0046.
Teintes - Feu : EVCP niveau 1 suivant certificat Classement de réaction au feu
Nuancier SPO. 0769-CPR-VAS-00595-1. Euroclasse B-s2,d0 selon rapport
Autres teintes nous consulter. - Environnemental : Déclaration produit (EN 13501-1), sans CFK-HCFK.
selon EPD-EPQ-201301770-CBG1-EN.

Charges maximales admissibles en pression (daN/m )
2
en fonction des portées d’utilisation pour des parements 0,63 - 0,50 mm

Épaisseur nominale de l’âme Épaisseur nominale de l’âme
Charges
120 150 170 200 220 daN/m 2 220 200 170 150 120
9,85 10,80 11,25 12,25 12,85 40 10,00 9,45 8,55 8,00 8,05
8,05 8,85 9,20 10,00 10,45 60 8,85 8,35 7,55 7,05 6,95
6,95 7,65 7,95 8,65 9,05 80 8,10 7,65 6,95 6,45 6,30
6,20 6,85 7,10 7,70 7,75 100 7,60 7,15 6,50 6,05 5,85
5,55 6,10 6,35 6,20 6,20 125 3,20 6,20 6,10 5,65 5,45
5,05 5,60 5,60 5,15 5,15 150 5,15 5,15 5,60 5,35 5,05
4,70 5,10 4,80 4,40 4,40 175 4,40 4,40 4,80 5,05 4,70
4,30 4,40 4,20 3,85 3,85 200 3,85 3,85 4,20 4,40 4,30
3,80 3,95 3,75 3,45 3,45 225 3,45 3,45 3,75 3,95 3,80
3,40 3,55 3,35 3,10 3,10 250 3,10 3,10 3,35 3,55 3,40

SPO Wall
