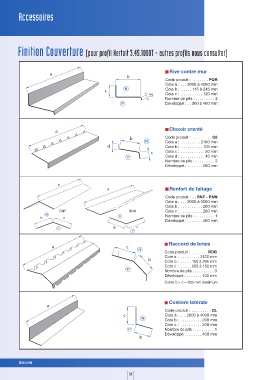

Accessoires

Finition Couverture (pour profil Nertoit 3.45.1000T - autres profils nous consulter)

Rive contre mur
a
b
Code produit : . . . . . . . PQR
Cote a : . . . 2000 à 4000 mm
N Cote b : . . . . . 145 à 245 mm
c
35 Cote c : . . . . . . . . . . 120 mm
Nombre de plIs : . . . . . . . . . 2
P Développé : . . 300 à 400 mm

Closoir cranté
a
b Code produit : . . . . . . . . . C6
N Cote a : . . . . . . . . . 2100 mm
d Cote b : . . . . . . . . . . 105 mm
c Cote c : . . . . . . . . . . . 50 mm
P Cote d : . . . . . . . . . . . 45 mm
Nombre de plIs : . . . . . . . . . 2
Développé : . . . . . . . 200 mm

a
a Renfort de faîtage
Code produit : . . RNF - RNN
Cote a : . . . 2000 à 3000 mm
Cote b : . . . . . . . . . . 200 mm
RNF RNN Cote c : . . . . . . . . . . 200 mm
N
b c N Nombre de plIs : . . . . . . . . . 1
Développé : . . . . . . . 400 mm
P b c
P

Raccord de brisis
a c
N
Code produit : . . . . . . . RDB
Cote a : . . . . . . . . . 2100 mm
b
Cote b : . . . . . 150 à 205 mm
Cote c : . . . . . 205 à 150 mm
P
Nombre de plIs : . . . . . . . . . 3
Développé : . . . . . . . 400 mm
Cotes b + c = 355 mm maximum

Costière latérale
a
Code produit : . . . . . . . . . CL
c Cote a : . . . 2000 à 4000 mm
N
Cote b : . . . . . . . . . . 200 mm
Cote c : . . . . . . . . . . 200 mm
P Nombre de plIs : . . . . . . . . . 1
Développé : . . . . . . . 400 mm
b

Accessoires
