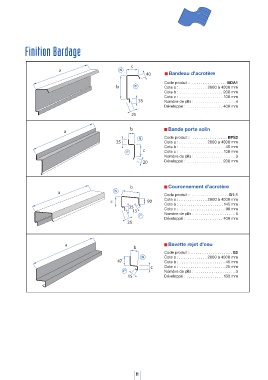

Finition Bardage

c
a N
40 Bandeau d’acrotère
Code produit : . . . . . . . . . . . . . . . . BDA1
b P Cote a : . . . . . . . . . . . . . 2000 à 4000 mm
Cote b : . . . . . . . . . . . . . . . . . . . . 200 mm
Cote c : . . . . . . . . . . . . . . . . . . . . 100 mm
35 Nombre de plIs : . . . . . . . . . . . . . . . . . . 4
Développé : . . . . . . . . . . . . . . . . 400 mm

25

b Bande porte solin
a
Code produit : . . . . . . . . . . . . . . . . BPS2
N
35 Cote a : . . . . . . . . . . . . . 2000 à 4000 mm
Cote b : . . . . . . . . . . . . . . . . . . . . . 45 mm
c
P Cote c : . . . . . . . . . . . . . . . . . . . . 100 mm
Nombre de plIs : . . . . . . . . . . . . . . . . . . 3
20 Développé : . . . . . . . . . . . . . . . . 200 mm

b Couronnement d’acrotère
a N
Code produit : . . . . . . . . . . . . . . . . . B1-1
c 90 Cote a : . . . . . . . . . . . . . 2000 à 4000 mm
Cote b : . . . . . . . . . . . . . . . . . . . . 145 mm
35 Cote c : . . . . . . . . . . . . . . . . . . . . . 90 mm
15
P Nombre de plIs : . . . . . . . . . . . . . . . . . . 5
Développé : . . . . . . . . . . . . . . . . 400 mm
25

a Bavette rejet d’eau
b
Code produit : . . . . . . . . . . . . . . . . . . . B2
N Cote a : . . . . . . . . . . . . . 2000 à 4000 mm
47 Cote b : . . . . . . . . . . . . . . . . . . . . . 45 mm
c Cote c : . . . . . . . . . . . . . . . . . . . . . 25 mm
P Nombre de plIs : . . . . . . . . . . . . . . . . . . 3
15 Développé : . . . . . . . . . . . . . . . . . 133 mm

Accessoires
