D100 12 pages ACCESSOIRES SPO - modif2_Mise en page 1 12/12/17 17:54 Page10
Accessoires

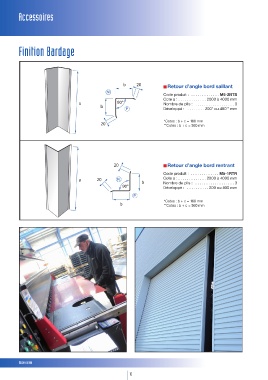

Finition Bardage
b 20 Retour d’angle bord saillant
N
Code produit : . . . . . . . . . . . . . M5-2RTS
Cote a : . . . . . . . . . . . . . 2000 à 4000 mm
a 90° Nombre de plIs : . . . . . . . . . . . . . . . . . . 3
b
P Développé : . . . . . . . . 200* ou 400** mm
*Cotes : b + c = 160 mm
20 **Cotes : b + c = 360 mm
20 Retour d’angle bord rentrant
Code produit : . . . . . . . . . . . . . M5-1RTR
a 20 N Cote a : . . . . . . . . . . . . . 2000 à 4000 mm
b Nombre de plIs : . . . . . . . . . . . . . . . . . . 3
90° Développé : . . . . . . . . . . 200 ou 400 mm
P
*Cotes : b + c = 160 mm
b **Cotes : b + c = 360 mm
Accessoires
10
