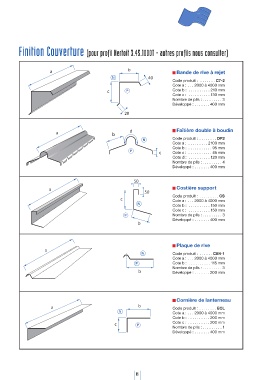

Finition Couverture (pour profil Nertoit 3.45.1000T - autres profils nous consulter)

a b Bande de rive à rejet
N 40
Code produit : . . . . . . . C7-2
Cote a : . . . 2000 à 4000 mm
c P Cote b : . . . . . . . . . . 210 mm
Cote c : . . . . . . . . . . 130 mm
Nombre de plIs : . . . . . . . . . 3
Développé : . . . . . . . 400 mm
20

a b d Faîtière double à boudin
N Code produit : . . . . . . . . DP2
Cote a : . . . . . . . . . 2100 mm
Cote b : . . . . . . . . . . . 95 mm
P
c Cote c : . . . . . . . . . . . 45 mm
Cote d : . . . . . . . . . . 120 mm
Nombre de plIs : . . . . . . . . . 4
Développé : . . . . . . . 400 mm

50
a Costière support
50
Code produit : . . . . . . . . . CS
c Cote a : . . . 2000 à 4000 mm
N
Cote b : . . . . . . . . . . 150 mm
Cote c : . . . . . . . . . . 150 mm
P Nombre de plIs : . . . . . . . . . 3
Développé : . . . . . . . 400 mm
b

Plaque de rive
a
N Code produit : . . . . . . CB4-1
Cote a : . . . 2000 à 4000 mm
P Cote b : . . . . . . . . . . 115 mm
Nombre de plIs : . . . . . . . . . 3
b Développé : . . . . . . . 200 mm

Cornière de lanterneau
a b Code produit : . . . . . . . . ECL
N Cote a : . . . 2000 à 4000 mm
Cote b : . . . . . . . . . . 200 mm
c P Cote c : . . . . . . . . . . 200 mm
Nombre de plIs : . . . . . . . . . 1
Développé : . . . . . . . 400 mm

Accessoires
