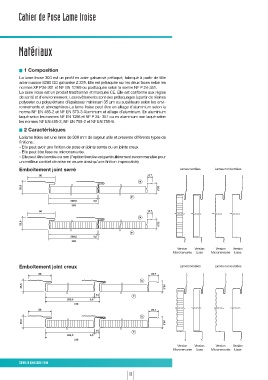

Cahier de Pose Lame Iroise

Matériaux

1 Composition

La lame Iroise 300 est un profil en acier galvanisé prélaqué, fabriqué à partir de tôle
acier nuance S280 GD galvanisé Z 225. Elle est prélaquée sur les deux faces selon les
normes XP P34-301 et NF EN 10169 ou postlaquée selon la norme NF P 24-351.
La lame Iroise est un produit traditionnel et marquée CE. Elle est conforme aux règles
de santé et d’environnement. Les revêtements sont des prélaquages à partir de résines
polyester ou polyuréthane d’épaisseur minimum 35 µm ou supérieure selon les envi-
ronnements et atmosphères.La lame Iroise peut être en alliage d’aluminium selon la
norme NF EN 485-2 et NF EN 573-3 Aluminium et alliage d’aluminium. En aluminium
laqué selon les normes NF EN 1396 et NF P 24- 351 ou en aluminium non laqué selon
les normes NF EN 485-2, NF EN 755-2 et NF EN 755-9.
2 Caractérisiques
La lame Iroise est une lame de 300 mm de largeur utile et présente différents types de
finitions :
- Elle peut avoir une finition de pose en joints serrés ou en joints creux
- Elle peut être lisse ou micronervurée.
- Elle peut être bordée ou non (l’option bordée est particulièrement recommandée pour
un meilleur confort de mise en œuvre ainsi qu’une finition impeccable)
Emboîtement joint serré Lames bordées Lames non bordées
68 12,7
N
25,6 22,2

P
299,5 0,5
300
68 12,7
N
25,6 22,2

P
299,5 0,5
300
Version Version Version Version
Micronervurée Lisse Micronervurée Lisse

Emboîtement joint creux Lames bordées Lames non bordées
58 22,7
N
25,6 22,2

10
P
299,5 0,5
310
58 22,7
N
25,6 22,2

10
P
299,5 0,5
310
Version Version Version Version
Micronervurée Lisse Micronervurée Lisse

Cahier de pose Lame Iroise

02
