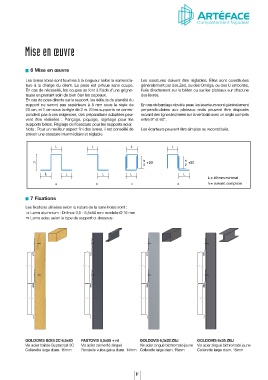

Mise en œuvre

6 Mise en œuvre

Les lames Iroise sont fournies à la longueur selon la nomencla- Les ossatures doivent être réglables. Elles sont constituées
ture à la charge du client. La pose est prévue sans coupe. généralement par des Zed, ou des Oméga, ou des U emboités,
En cas de nécessité, les coupes se font à l’aide d’une grigno- fixés directement sur le béton ou sur les plateaux sur chacune
teuse en prenant soin de bien ôter les copeaux. des lèvres.
En cas de pose directe sur le support, les défauts de planéité du
support ne seront pas supérieurs à 5 mm sous la règle de En cas de bardage double peau les écarteurs sont généralement
20 cm, et 1 cm sous la règle de 2 m. Si les supports ne corres- perpendiculaires aux plateaux mais peuvent être disposés
pondent pas à ces exigences, des préparations adaptées peu- suivant des lignes inclinées sur la verticale avec un angle compris
vent être réalisées : Ponçage, piquage, ragréage pour les entre 0° et 60°.
supports béton. Réglage de l’ossature pour les supports acier.
Nota : Pour un meilleur aspect fini des lames, il est conseillé de Les écarteurs peuvent être simples ou reconstitués.
prévoir une ossature intermédiaire et réglable.

L L L L

h h +20 h +20
2 2
L L L L L
L = 40 mm minimal
a b c d h = suivant complexe

7 Fixations
Les fixations utilisées selon la nature de la lame Iroise sont :
⇒ Lame aluminium : Drillnox 3,5 - 5,5x58 mm rondelle Ø 16 mm
⇒ Lame acier, selon le type de support ci-dessous :

GOLDOVIS BOIS 2C 6,5x63 FASTOVIS 5,5x25 + rd GOLDOVIS 6,3x22 ZBJ GOLDOVIS 6x35 ZBJ
Vis acier traitée Supracoat 2C Vis acier cémenté zingué Vis acier zingué bichromaté jaune Vis acier zingué bichromaté jaune
Collerette large diam. 15mm Rondelle vulca galva diam. 14mm Collerette large diam. 15mm Collerette large diam. 15mm

F F Fabrication 86170 Cisséabrication 86170 Cisséabrication 86170 Cissé
