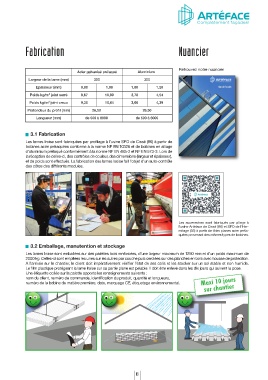

E3 16 pages CAHIER DE POSE LAME IROISE ARTEFACE_Mise en page 1 22/12/17 11:06 Page3

Fabrication Nuancier

Acier galvanisé prélaqué Aluminium Retrouvez notre nuancier
Largeur de la lame (mm) 300 300
Epaisseur (mm) 0,88 1,00 1,00 1,20
Poids kg/m joint serré 9,67 10,99 3,78 4,54
2
Poids kg/m joint creux 9,36 10,64 3,66 4,39
2
Profondeur du profil (mm) 26,50 26,50

Longueur (mm) de 500 à 8000 de 500 à 6000

3.1 Fabrication
Les lames Iroise sont fabriquées par profilage à l’usine SPO de Cissé (86) à partir de
bobines acier prélaquées conforme à la norme NF EN 10326 et de bobines en alliage
d’aluminium prélaqué conformément à la norme NF EN 485-2 et NF EN 573-3. Lors de
la réception de celles-ci, des contrôles de couleur, des dimensions (largeur et épaisseur),
et de poids sont effectués. La fabrication des lames Isoise fait l’objet d’un auto-contrôle
des côtes des différents modules.

Les accessoires sont fabriqués par pliage à
l’usine Artéface de Cissé (86) et SPO de l’Her-
mitage (35) à partir de tôles planes acier préla-
quées provenant des mêmes types de bobines.

3.2 Emballage, manutention et stockage
Les lames Iroise sont emballées sur des palettes bois renforcées, d’une largeur maximum de 1250 mm et d’un poids maximum de
2000 kg. Celles-ci sont empilées les unes sur les autres par couche puis cerclées sur des planches en bois avec housse de protection.
A l’arrivée sur le chantier, le client doit impérativement vérifier l’état de ses colis et les stocker sur un sol stable et non humide.
Le film plastique protégeant la lame Iroise sur sa partie plane est pelable. Il doit être enlevé dans les dix jours qui suivent la pose.
Une étiquette collée sur la palette apporte les renseignements suivants :
nom du client, numéro de commande, identification du produit, quantité et longueurs,
numéro de la bobine de matière première, date, marquage CE, étiquetage environnemental. Maxi 10 jours
sur chantier

Fabrication 86170 Cissé
