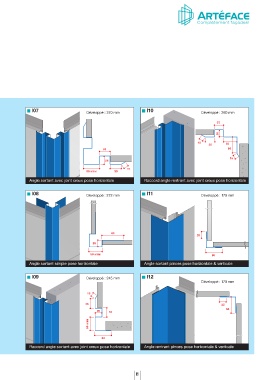

E3 16 pages CAHIER DE POSE LAME IROISE ARTEFACE_Mise en page 1 22/12/17 11:06 Page9
l07 Développé : 370 mm l10 Développé : 260 mm
33
26
15 50
35
33 60
15
26
15
50 mini 35
Angle sortant avec joint creux pose horizontale Raccord angle rentrant avec joint creux pose horizontale
l08 Développé : 272 mm l11 Développé : 170 mm
0
60
25
26
50 mini 60
Angle sortant simple pose horizontale Angle sortant pinces pose horizontale & verticale
l09 Développé : 245 mm l12
Développé : 170 mm
15
35 25
60
26 33
50 mini
60
09 12
Raccord angle sortant avec joint creux pose horizontale Angle rentrant pinces pose horizontale & verticale
Fabrication 86170 Cissé
