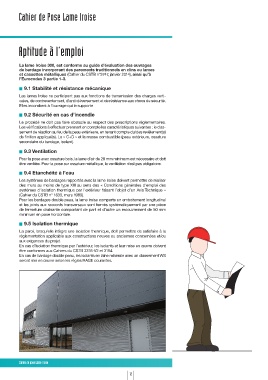

E3 16 pages CAHIER DE POSE LAME IROISE ARTEFACE_Mise en page 1 22/12/17 11:06 Page12

Cahier de Pose Lame Iroise

Aptitude à l’emploi

La lame Iroise 300, est conforme au guide d’évaluation des ouvrages
de bardage incorporant des parements traditionnels en clins ou lames
et cassettes métalliques (Cahier du CSTB n°3747, janvier 2014), ainsi qu’à
l’Eurocodes 3 partie 1-3.

9.1 Stabilité et résistance mécanique
Les lames Iroise ne participent pas aux fonctions de transmission des charges verti-
cales, de contreventement, d’anti-déversement et de résistance aux chocs de sécurité.
Elles incombent à l’ouvrage qui le supporte

9.2 Sécurité en cas d’incendie
Le procédé ne doit pas faire obstacle au respect des prescriptions réglementaires.
Les vérifications à effectuer prennent en compte les caractéristiques suivantes : le clas-
sement de réaction au feu de la peau extérieure, en tenant compte du/des revêtement(s)
de finition appliqué(s). Le « C+D » et la masse combustible (peau extérieure, ossature
secondaire du bardage, isolant).

9.3 Ventilation
Pour la pose avec ossature bois, la lame d’air de 20 mm minimum est nécessaire et doit
être ventilée. Pour la pose sur ossature métallique, la ventilation n’est pas obligatoire.

9.4 Etanchéité à l’eau
Les systèmes de bardages rapportés avec la lame Iroise doivent permettre de réaliser
des murs au moins de type XIII au sens des « Conditions générales d’emploi des
systèmes d’isolation thermique par l’extérieur faisant l’objet d’un Avis Technique »
(Cahier du CSTB n° 1833, mars 1983).
Pour les bardages double peau, la lame Iroise comporte un emboitement longitudinal
et les joints aux raccords transversaux sont fermés systématiquement par une pièce
de fermeture drainante comportant de part et d’autre un recouvrement de 50 mm
minimum en pose horizontale.

9.5 Isolation thermique
La paroi, lorsqu’elle intègre une isolation thermique, doit permettre de satisfaire à la
réglementation applicable aux constructions neuves ou anciennes concernées et/ou
aux exigences du projet.
En cas d’isolation thermique par l’extérieur, les isolants et leur mise en œuvre doivent
être conformes aux Cahiers du CSTB 3316-V2 et 3194.
En cas de bardage double peau, les isolants en laine minérale avec un classement WS
seront mis en œuvre selon les règles RAGE courantes.

Cahier de pose Lame Iroise

12
