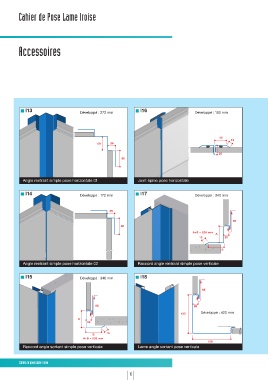

Cahier de Pose Lame Iroise

Accessoires

l13 Développé : 272 mm l16 Développé : 190 mm

45
15
50 26

35
60

Angle rentrant simple pose horizontale 01 Joint épine pose horizontale

l14 Développé : 172 mm l17 Développé : 340 mm

26
85
60
A+B = 220 mm
A
15 20

B
15
Angle rentrant simple pose horizontale 02 Raccord angle rentrant simple pose verticale

l15 Développé : 340 mm l18

85

85 20
150 Développé : 420 mm
A
20

15
B
A+B = 220 mm
150
Raccord angle sortant simple pose verticale Lame angle sortant pose verticale
