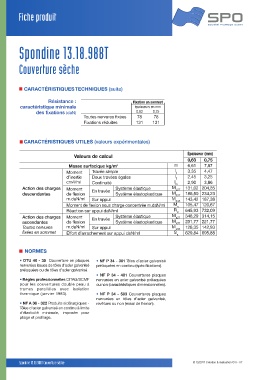

Fiche produit

Spondine 13.18.988T

Couverture sèche

CARACTÉRISTIQUES TECHNIQUES (suite)

Résistance : Fixation en sommet
caractéristique minimale épaisseurs en mm
des fixations (daN) 0,63 0,75
Toutes nervures fixées 78 78
Fixations réduites 131 131

CARACTÉRISTIQUES UTILES (valeurs expérimentales)

Épaisseur (mm)
Valeurs de calcul
0,63 0,75
Masse surfacique kg/m 2 m 6,61 7,87
Moment Travée simple l 2 3,35 4,47
d’inertie Deux travées égales l 3 2,45 3,25
cm4/ml Continuité l m 2,90 3,86
Action des charges Moment Système élastique M d2T 131,02 204,35
descendantes de flexion En travée Système élastoplastique M d3T 186,50 234,23
m.daN/ml Sur appui M d3A 143,42 187,38
Moment de flexion sous charge concentrée m.daN/ml M c 105,47 120,67
Réaction sur appui daN/ml R d 645,93 732,09
Action des charges Moment En travée Système élastique M a2T 348,29 314,15
ascendantes de flexion Système élastoplastique M a3T 231,77 221,77
Toutes nervures m.daN/ml Sur appui M a3A 128,35 142,93
fixées en sommet Effort d’arrachement sur appui daN/ml S a 629,84 695,88

NORMES

• DTU 40 - 35 Couverture en plaques • NF P 34 - 301 Tôles d’acier galvanisé
nervurées issues de tôles d’acier galvanisé prélaquées en continu (spécifications).
prélaquées ou de tôles d’acier galvanisé.
• NF P 34 - 401 Couvertures plaques
• Règles professionnelles CITAG/SCMF nervurées en acier galvanisé prélaquées
pour les couvertures double peau à ou non (caractéristiques dimensionnelles).
trames parallèles avec isolation
thermique (janvier 1983). • NF P 34 - 503 Couvertures plaques
nervurées en tôles d’acier galvanisé,
• NF A 36 - 322 Produits sidérurgiques - revêtues ou non (essai de flexion).
Tôles d’acier galvanisé en continu à limite
d’élasticité minimale, imposée pour
pliage et profilage.

Spondine 13.18.988T Couverture sèche © 12/2017 Création & réalisation CVI - A7
