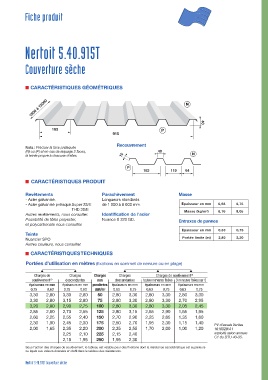

Fiche produit

Nertoit 5.40.915T

Couverture sèche

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000 N N

40
183

915 P P

Recouvrement
Nota : Préciser la face prélaquée

(N) ou (P) et en cas de laquage 2 faces, 40

la teinte propre à chacune d’elles. 15 N N

P P
183 119 64

CARACTÉRISTIQUES PRODUIT

1500 à 12000

Revêtements Parachèvement Masse

- Acier galvanisé. Longueurs standards

- Acier galvanisé prélaqué Super 25/E de 1 500 à 8 000 mm. Épaisseur en mm 0,63 0,75

THD 35/E Masse (kg/m 2 ) 6,76 8,05

Autres revêtements, nous consulte r. Identification de l’acier

Possibilité de tôles polyester, Nuance S 320 GD. Entraxes de pannes

et polycarbonate nous consulter.

Épaisseur en mm 0,63 0,75

Teinte

Nuancier SPO Portée limite (m) 2,80 3,30

Autres couleurs, nous consulter.

CARACTÉRISTIQUES TECHNIQUES

Portées d’utilisation en mètres (fixations en sommet de nervure ou en plage)

Charges de Charges Charges Charges Charges de soulèvement (1)

soulèvement (1) descendantes non descendantes toutes nervures fixées3 nervures fixées sur 5

épaisseurs en mm épaisseurs en mm pondérées épaisseurs en mm épaisseurs en mm épaisseurs en mm

0,75 0,63 0,75 0,63 daN/m 2 0,63 0,75 0,63 0,75 0,63 0,75

3,30 2,80 3,30 2,80 50 2,80 3,30 2,80 3,30 2,80 3,30

3,30 2,80 3,15 2,80 75 2,80 3,30 2,80 3,30 2,70 2,95

2,45

3,20 2,80 2,90 2,75 100 2,80 3,30 2,80 3,30 2,05

1,95
2,85 2,60 2,70 2,55 125 2,80 3,15 2,65 2,90 1,65

2,60 2,25 2,55 2,40 150 2,70 2,90 2,25 2,65 1,35 1,60

2,30 1,90 2,45 2,30 175 2,50 2,70 1,95 2,30 1,15 1,40 PV d’essais Veritas

2,00 1,65 2,35 2,20 200 2,35 2,55 1,70 2,00 1,00 1,20 1616929/A1

2,25 2,10 225 2,15 2,40 exploité selon annexe

C1 du DTU 40-35.
2,15 1,95 250 1,95 2,30

Sous l’action des charges de soulèvement, le tableau est valable pour des fixations dont la résistance caractéristique est supérieure
ou égale aux valeurs données en daN dans le tableau des résistances. PV d’essais Veritas 1616929/1A
Portées d’utilisation en mètres (fixations en sommet de nervure ou en plage)
exploité selon annexe C1 du DTU 40-35.

Nertoit 5.40.915T Couverture sèche Charges Charges Charges Charges de soulèvement (1)
Charges de

soulèvement (1) descendantes non descendantes toutes nervures fixées3 nervures fixées sur 5
épaisseurs en mm épaisseurs en mm pondérées épaisseurs en mm épaisseurs en mm épaisseurs en mm

0,75 0,63 0,75 0,63 daN/m 2 0,63 0,75 0,63 0,75 0,63 0,75

3,30 2,80 3,30 2,80 50 2,80 3,30 2,80 3,30 2,80 3,30

3,30 2,80 3,15 2,80 75 2,80 3,30 2,80 3,30 2,70 2,95

3,20 2,80 2,90 2,75 100 2,80 3,30 2,80 3,30 2,05 2,45 (1) Sous l’action des charges

lèvement, le tableau
2,85 2,60 2,70 2,55 125 2,80 3,15 2,65 2,90 1,65 1,95 de sou

2,60 2,25 2,55 2,40 150 2,70 2,90 2,25 2,65 1,35 1,60 est valable p our des

2,30 1,90 2,45 2,30 175 2,50 2,70 1,95 2,30 1,15 1,40 fixations dont la résistance

2,00 1,65 2,35 2,20 200 2,35 2,55 1,70 2,00 1,00 1,20 caractéristique est supérieure

ou égale aux valeurs données

2,25 2,10 225 2,15 2,40
en daN dans le tableau des
2,15 1,95 250 1,95 2,30 résistances.

Résistance : Fixation en sommet Fixation en plage
caractéristique minimale épaisseurs en mm épaisseurs en mm
des fixations (daN) 0,63 0,75 0,63 0,75
Toutes nervures fixées 132 158 132 158
2 nervures fixées sur 3 132 158 132 158
