Nertoit 4.40.1000T couverture sèche
APPLICATIONS
CARACTÉRISTIQUES GÉOMÉTRIQUES
couverture sèche dans les bâtiments :
- agricoles
- industriels
- tertiaires
- commerciaux
- d’habitation.
Entraxes de pannes
Nota : nous préciser la face prélaquée
(N) ou (P) et en cas de laquage 2 faces,
Épaisseur en mm
0,63
la teinte propre à chacune d’elles.
3,10
2,80
Portée limite (m)
NORMES
Masse
Revêtements
DTU 40 - 35 Couverture en plaques nervurées
- Galvanisé Z 350.
issues de tôles d’acier galvanisé prélaquées ou de
Épaisseur en mm
- Galvanisé prélaqué Super 25/E
tôles d’acier galvanisé.
Règles professionnelles CITAG/SCMF pour les
THD 35/E
Masse (kg/m 2 )
7,18
6,03
Autres revêtements, nous consulter.
couvertures double peau à trames parallèles avec
isolation thermique (janvier 1983).
- Possibilité de plaques polyester,
Identification de l’acier
NF A 36 - 322 Produits sidérurgiques - Tôles
nous consulter.
Nuance S 320 GD.
d’acier galvanisé en continu à limite d’élasticité
Teintes
minimale, imposée pour pliage et profilage.
Parachèvements
Nuancier SPO
NF P 34 - 301 Tôles d’acier galvanisé prélaquées
standard super 25/E.
en continu (spécifications).
- Tôles avec “bord relevé”.
NF P 34 - 401 Couvertures plaques nervurées
- Tôles avec revêtements
A4 NERTOIT 4.40.1000T SPO_Mise en page 1 20/11/17 12:21 Page2 0,63 0,75 Nertoit 4.40.1000T est utilisé en 0,75
Nota : pour toute autre spécification anticondensation ; en acier galvanisé prélaquées ou non (caractéristiques
veuillez consulter votre agent. ventilation obligatoire. dimensionnelles).
Longueur standard de 1500 à 12 000. NF P 34 - 503 Couvertures plaques nervurées en
tôles d’acier galvanisé, revêtues ou non (essai de
Fiche produit flexion).
CARACTÉRISTIQUES TECHNIQUES
Portées d’utilisation en mètres (fixations en sommet de nervure ou en plage) PV d’essais Veritas IEX 3B.970019G01
exploité selon annexe C1 du DTU 40-35.
Dépression (1) Pression Charges Pression Dépression (1)
Nertoit 4.40.1000T 2 épaisseurs en mm épaisseurs en mm
non pondérées
épaisseurs en mm
épaisseurs en mm
0,75
0,63
0,63
0,63
daN/m
0,75
0,63
0,75
0,75
3,70 2,45 2,85 2,45 75 2,80 3,40 2,80 4,15 (1) Sous l’action des charges de
soulèvement, le tableau est valable
Couverture sèche 100 2,80 3,10 2,80 3,60 pour des fixations dont la résistance
2,60
2,45
2,45
3,50
125
3,10
2,70
3,20
2,80
2,30
2,45
2,40
2,90
caractéristique est supérieure ou
2,85 2,45 2,30 2,15 150 2,55 2,75 2,45 2,90
égale aux valeurs données en daN
2,40 1,80 2,10 1,95 200 2,00 2,50 1,85 2,40
dans le tableau des résistances.
Dépression avec toutes les nervures fixées

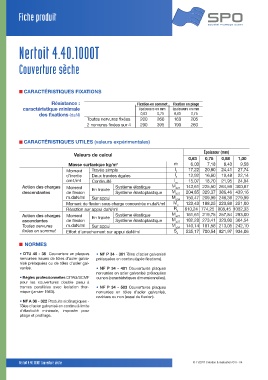

CARACTÉRISTIQUES FIXATIONS
Résistance : Fixation en sommet Fixation en plage
caractéristique minimale épaisseurs en mm épaisseurs en mm
Nertoit 4.40.1000T couverture sèche
0,75
0,63
0,75
0,63
des fixations (daN)
200
160
205
Toutes nervures fixées
260
2 nervures fixées sur 4 290 395 190 260
CARACTÉRISTIQUES UTILES (valeurs expérimentales)
CARACTÉRISTIQUES UTILES (valeurs expérimentales)
Épaisseur (mm)
Valeurs de calcul
0,63 0,75 0,88 1,00
Masse surfacique kg/m 2 m 6,03 7,18 8,43 9,58
Moment Travée simple l 2 17,22 20,80 24,41 27,74
d’inertie Deux travées égales l 3 12,92 16,60 19,48 22,14
cm4/ml Continuité l m 15,07 18,70 21,95 24,94
Action des charges Moment En travée Système élastique M d2T 143,61 225,50 264,59 300,67
descendantes de flexion Système élastoplastique M d3T 204,85 329,37 386,46 439,16
m.daN/ml Sur appui M d3A 150,47 209,99 246,39 279,99
Moment de flexion sous charge concentrée m.daN/ml M c 123,43 188,25 220,88 251,00
Réaction sur appui daN/ml R d 610,24 774,25 908,45 1032,33
Action des charges Moment En travée Système élastique M a2T 161,61 219,75 257,84 293,00
ascendantes de flexion Système élastoplastique M a3T 182,28 273,41 320,80 364,54
Toutes nervures m.daN/ml Sur appui M a3A 140,14 181,58 213,05 242,10
fixées en sommet Effort d’arrachement sur appui daN/ml S a 535,17 700,54 821,97 934,06
NORMES
• DTU 40 - 35 Couverture en plaques • NF P 34 - 301 Tôles d’acier galvanisé
nervurées issues de tôles d’acier galva- prélaquées en continu (spécifications).
nisé prélaquées ou de tôles d’acier gal-
vanisé. • NF P 34 - 401 Couvertures plaques
nervurées en acier galvanisé prélaquées
• Règles professionnelles CITAG/SCMF ou non (caractéristiques dimensionnelles).
pour les couvertures double peau à
trames parallèles avec isolation ther- • NF P 34 - 503 Couvertures plaques
mique (janvier 1983). nervurées en tôles d’acier galvanisé,
revêtues ou non (essai de flexion).
• NF A 36 - 322 Produits sidérurgiques -
Tôles d’acier galvanisé en continu à limite
d’élasticité minimale, imposée pour
pliage et profilage.
