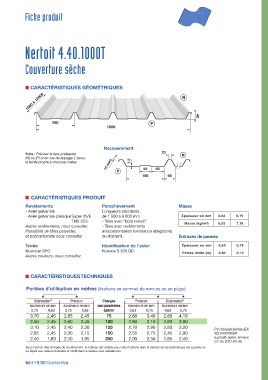

Fiche produit

Nertoit 4.40.1000T

Couverture sèche

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000 N N

40

250 P P
1000

Recouvrement

Nota : Préciser la face prélaquée 23 N N

(N) ou (P) et en cas de laquage 2 faces,

la teinte propre à chacune d’elles. 1,5
15 mini.
65
55
PP 185

65

CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement Masse

- Acier galvanisé. Longueurs standards

- Acier galvanisé prélaqué Super 25/E de 1 500 à 8 000 mm. Épaisseur en mm 0,75
0,63

THD 35/E - Tôles avec “bord relevé”. Masse (kg/m 2 ) 6,03
7,18

Autres revêtements, nous consulter. - Tôles avec revêtements

Possibilité de tôles polyester, anticondensation (ventilation obligatoire)

et polycarbonate nous consulter. ou drainant. Entraxes de pannes

Teinte Identification de l’acier Épaisseur en mm 0,75

0,63

Nuancier SPO Nuance S 320 GD. Portée limite (m) 2,80 3,10

Autres couleurs, nous consulter.

CARACTÉRISTIQUES TECHNIQUES

Épaisseur en mm 0,63 0,75
Portées d’utilisation en mètres (fixations en sommet de nervure ou en plage)

6,03

Masse (kg/m 2 )
7,18

Dépression (1) Pression Charges Pression Dépression (1)

épaisseurs en mm épaisseurs en mm non pondérées épaisseurs en mm épaisseurs en mm

0,63
0,63
0,75 0,75 daN/m 2 0,63 0,75 0,63 0,75

3,70 2,45 2,85 2,45 75 2,80 3,40 2,80 4,15

3,50 2,45 2,60 2,45 100 2,80 3,10 2,80 3,60

3,10 2,45 2,40 2,30 125 2,70 2,90 2,80 PV d’essais Veritas IEX
3,20

2,85 2,45 2,30 2,15 150 2,55 2,75 2,45 2,90 3B.970019G01

exploité selon annexe
2,40 1,80 2,10 1,95 200 2,00 2,50 1,85 2,40 C1 du DTU 40-35.

Sous l’action des charges de soulèvement, le tableau est valable pour des fixations dont la résistance caractéristique est supérieure

ou égale aux valeurs données en daN dans le tableau des résistances.

Nertoit 4.40.1000T Couverture sèche

Dépression (1) Pression Charges Pression Dépression (1)

épaisseurs en mm épaisseurs en mm non pondérées épaisseurs en mm épaisseurs en mm
0,75
0,75 0,63 0,75 0,63 daN/m 2 0,63 0,75 0,63

3,70 2,45 2,85 2,45 75 2,80 3,40 2,80 4,15

3,50 2,45 2,60 2,45 100 2,80 3,10 2,80 3,60
3,10 2,45 2,40 2,30 125 2,70 2,90 2,80 3,20

2,85 2,45 2,30 2,15 150 2,55 2,75 2,45 2,90

2,40 1,80 2,10 1,95 200 2,00 2,50 1,85 2,40
Dépression avec toutes les nervures fixées
Résistance : Fixation en sommet Fixation en plage
caractéristique minimale épaisseurs en mm épaisseurs en mm
des fixations (daN) 0,63 0,75 0,63 0,75
Toutes nervures fixées 200 260 160 205
2 nervures fixées sur 4 290 395 190 260
