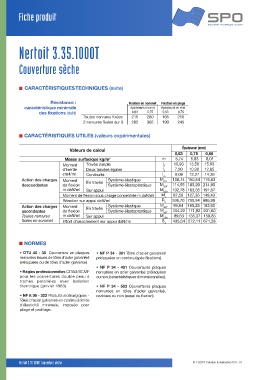

Fiche produit

Nertoit 3.35.1000T

Couverture sèche

CARACTÉRISTIQUES TECHNIQUES (suite)
Résistance : Fixation en sommet Fixation en plage
caractéristique minimale épaisseurs en mm épaisseurs en mm
des fixations (daN) 0,63 0,75 0,63 0,75
Toutes nervures fixées 215 280 165 210
2 nervures fixées sur 3 285 365 190 245
CARACTÉRISTIQUES UTILES (valeurs expérimentales)

Épaisseur (mm)
Valeurs de calcul
0,63 0,75 0,88
Masse surfacique kg/m 2 m 5,74 6,83 8,01
Moment Travée simple l 2 10,93 13,58 15,93
d’inertie Deux travées égales l 3 7,20 10,96 12,85
cm4/ml Continuité l m 9,06 12,27 14,39
Action des charges Moment En travée Système élastique M d2T 108,74 150,54 176,63
descendantes de flexion Système élastoplastique M d3T 114,55 183,20 214,95
m.daN/ml Sur appui M d3A 102,78 163,35 191,67
Moment de flexion sous charge concentrée m.daN/ml M c 87,59 127,35 149,43
Réaction sur appui daN/ml R d 536,70 755,94 886,98
Action des charges Moment En travée Système élastique M a2T 99,64 165,25 193,90
ascendantes de flexion Système élastoplastique M a3T 104,22 171,82 201,60
Toutes nervures m.daN/ml Sur appui M a3A 89,63 135,37 158,83
fixées en sommet Effort d’arrachement sur appui daN/ml S a 435,64 572,11 671,28
NORMES
• DTU 40 - 35 Couverture en plaques • NF P 34 - 301 Tôles d’acier galvanisé
nervurées issues de tôles d’acier galvanisé prélaquées en continu (spécifications).
prélaquées ou de tôles d’acier galvanisé.
• NF P 34 - 401 Couvertures plaques
• Règles professionnelles CITAG/SCMF nervurées en acier galvanisé prélaquées
pour les couvertures double peau à ou non (caractéristiques dimensionnelles).
trames parallèles avec isolation
thermique (janvier 1983). • NF P 34 - 503 Couvertures plaques
nervurées en tôles d’acier galvanisé,
• NF A 36 - 322 Produits sidérurgiques - revêtues ou non (essai de flexion).
Tôles d’acier galvanisé en continu à limite
d’élasticité minimale, imposée pour
pliage et profilage.
Nertoit 3.35.1000T Couverture sèche © 11/2017 Création & réalisation CVI - A1
