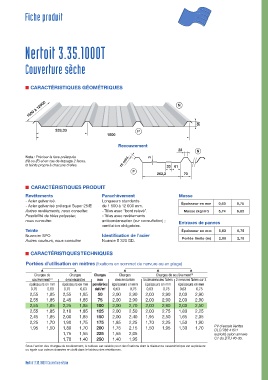

Fiche produit

Nertoit 3.35.1000T

Couverture sèche

CARACTÉRISTIQUES GÉOMÉTRIQUES

1500 à 12000 N

35

333,33 P
1000

Recouvrement
23
N

Nota : Préciser la face prélaquée 3

aquage 2 faces,
(N) ou (P) et en cas de l 15 mini.

la teinte propre à chacune d’elles.
33 61
P 263,3 70

CARACTÉRISTIQUES PRODUIT

Revêtements Parachèvement Masse

- Acier galvanisé. Longueurs standards Épaisseur en mm 0,63 0,75

- Acier galvanisé prélaqué Super 25/E de 1 500 à 12 000 mm.

Autres revêtements, nous consulter. - Tôles avec “bord re levé”. Masse (kg/m 2 ) 5,74 6,83

Possibilité de tôles polyester, - Tôles avec revêtements

nous consulter. anticondensation (sur consultation) ; Entraxes de pannes

ventilation obligatoire.

Teinte Épaisseur en mm 0,63 0,75

Nuancier SPO Identification de l’acier

Autres couleurs, nous consulter. Nuance S 320 GD. Portée limite (m) 2,00 2,70

CARACTÉRISTIQUES TECHNIQUES

Portées d’utilisation en mètres (fixations en sommet de nervure ou en plage)

Charges de Charges Charges Charges Charges de soulèvement (1)

soulèvement (1) descendantes non descendantes toutes nervures fixées2 nervures fixées sur 3

épaisseurs en mm épaisseurs en mm pondérées épaisseurs en mm épaisseurs en mm épaisseurs en mm

0,75 0,63 0,75 0,63 daN/m 2 0,63 0,75 0,63 0,75 0,63 0,75

2,55 1,85 2,55 1,85 50 2,00 2,90 2,00 2,90 2,00 2,90
2,55 1,85 2,45 1,85 75 2,00 2,90 2,00 2,90 2,00 2,90

2,55 1,85 2,25 1,85 100 2,00 2,70 2,00 2,90 2,00 2,50

2,55 1,85 2,10 1,85 125 2,00 2,50 2,00 2,75 1,80 2,25

2,45 1,85 2,00 1,85 150 2,00 2,40 1,95 2,50 1,65
2,05

2,25 1,70 1,90 1,75 175 1,85 2,25 1,70 2,25 1,50 1,90

PV

1,95 1,50 1,80 1,70 200 1,75 2,15 1,95 1,70 d’essais Veritas
1,30
1,50
DLC/788 415/1

1,75 1,55 225 1,55 2,05 exploité selon annexe

1,70 1,40 250 1,40 1,95 C1 du DTU 40-35.

Sous l’action des charges de soulèvement, le tableau est valable pour des fixations dont la résistance caractéristique est supérieure
ou égale aux valeurs données en daN dans le tableau des résistances.

Nertoit 3.35.1000T Couverture sèche
