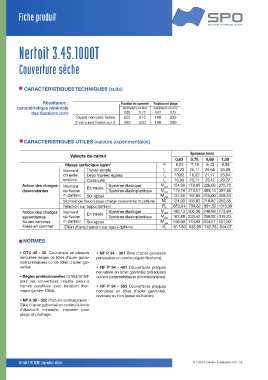

Fiche produit

Nertoit 3.45.1000T

Couverture sèche

CARACTÉRISTIQUES TECHNIQUES (suite)
Résistance : Fixation en sommet Fixation en plage
caractéristique minimale épaisseurs en mm épaisseurs en mm
des fixations (daN) 0,63 0,75 0,63 0,75
Toutes nervures fixées 255 315 190 235
2 nervures fixées sur 3 290 330 190 220
CARACTÉRISTIQUES UTILES (valeurs expérimentales)

Épaisseur (mm)
Valeurs de calcul
0,63 0,75 0,88 1,00
Masse surfacique kg/m 2 m 6,03 7,18 8,43 9,58
Moment Travée simple l 2 20,23 25,11 29,68 33,89
d’inertie Deux travées égales l 13,62 16,32 21,17 25,64
3
cm4/ml Continuité l m 16,93 20,71 25,42 29,77
Action des charges Moment En travée Système élastique M d2T 154,99 178,05 228,83 275,70
descendantes de flexion Système élastoplastique M d3T 174,16 213,07 309,15 397,85
m.daN/ml Sur appui M 137,59 167,85 215,00 258,53
d3A
Moment de flexion sous charge concentrée m.daN/ml M c 124,93 165,82 210,82 252,35
Réaction sur appui daN/ml R 653,91 759,82 891,52 1013,09
d
Action des charges Moment En travée Système élastique M a2T 188,13 205,38 240,98 273,84
ascendantes de flexion Système élastoplastique M a3T 162,88 239,42 280,92 319,23
Toutes nervures m.daN/ml Sur appui M a3A 140,50 173,93 204,07 231,90
fixées en sommet Effort d’arrachement sur appui daN/ml S 611,80 633,05 742,78 844,07
a
NORMES
• DTU 40 - 35 Couverture en plaques • NF P 34 - 301 Tôles d’acier galvanisé
nervurées issues de tôles d’acier galva- prélaquées en continu (spécifications).
nisé prélaquées ou de tôles d’acier gal-
vanisé. • NF P 34 - 401 Couvertures plaques
nervurées en acier galvanisé prélaquées
• Règles professionnelles CITAG/SCMF ou non (caractéristiques dimensionnelles).
pour les couvertures double peau à
trames parallèles avec isolation ther- • NF P 34 - 503 Couvertures plaques
mique (janvier 1983). nervurées en tôles d’acier galvanisé,
revêtues ou non (essai de flexion).
• NF A 36 - 322 Produits sidérurgiques -
Tôles d’acier galvanisé en continu à limite
d’élasticité minimale, imposée pour
pliage et profilage.
