Nertoit 5.40.915T couverture sèche
CARACTÉRISTIQUES GÉOMÉTRIQUES
APPLICATIONS
1500 à 12000
couverture sèche dans les bâtiments :
- agricoles
- industriels
- tertiaires
- commerciaux
- d’habitation.
Entraxes de pannes
Nota : nous préciser la face prélaquée
(N) ou (P) et en cas de laquage 2 faces,
Épaisseur en mm
0,63
la teinte propre à chacune d’elles.
Portée limite (m)
3,30
2,80
NORMES
Revêtements
Masse
DTU 40 - 35 Couverture en plaques nervurées
- Galvanisé Z 350.
issues de tôles d’acier galvanisé prélaquées ou de
Épaisseur en mm
tôles d’acier galvanisé.
- Galvanisé prélaqué Super 25/E
Règles professionnelles CITAG/SCMF pour les
THD 35/E
Masse (kg/m 2 )
8,05
6,76
couvertures double peau à trames parallèles avec
Autres revêtements, nous consulter.
Identification de l’acier
- Possibilité de plaques polyester,
isolation thermique (janvier 1983).
NF A 36 - 322 Produits sidérurgiques - Tôles
nous consulter.
Nuance S 320 GD.
d’acier galvanisé en continu à limite d’élasticité
Parachèvements
Teintes
minimale, imposée pour pliage et profilage.
Nuancier SPO
- Tôles avec revêtements
NF P 34 - 301 Tôles d’acier galvanisé prélaquées
standard super 25/E.
en continu (spécifications).
anticondensation (sur consultation) ;
NF P 34 - 401 Couvertures plaques nervurées
ventilation obligatoire.
Cintrage par crantage CR1.
en acier galvanisé prélaquées ou non (caractéristiques
Nota : pour toute autre spécification
veuillez consulter votre agent.
dimensionnelles).
Longueur standard de 1500 à 10 000.
NF P 34 - 503 Couvertures plaques nervurées en
tôles d’acier galvanisé, revêtues ou non (essai de
flexion).
A5 NERTOIT 5.40.915T SPO_Mise en page 1 20/11/17 12:12 Page2 0,63 0,75 Nertoit 5.40.915T est utilisé en 0,75
CARACTÉRISTIQUES TECHNIQUES
Portées d’utilisation en mètres (fixations en sommet de nervure ou en plage) PV d’essais Veritas 1616929/1A
Fiche produit Charges Charges Charges Charges de soulèvement (1) exploité selon annexe C1 du DTU 40-35.
Charges de
soulèvement (1) descendantes non descendantes toutes nervures fixées3 nervures fixées sur 5
épaisseurs en mm épaisseurs en mm pondérées épaisseurs en mm épaisseurs en mm épaisseurs en mm
0,75 0,63 0,75 0,63 daN/m 2 0,63 0,75 0,63 0,75 0,63 0,75
3,30 2,80 3,30 2,80 50 2,80 3,30 2,80 3,30 2,80 3,30
3,30 2,80 3,15 2,80 75 2,80 3,30 2,80 3,30 2,70 2,95
Nertoit 5.40.915T
3,20 2,80 2,90 2,75 100 2,80 3,30 2,80 3,30 2,05 2,45 (1) Sous l’action des charges
2,85 2,60 2,70 2,55 125 2,80 3,15 2,65 2,90 1,65 1,95 de soulèvement, le tableau
2,60 2,25 2,55 2,40 150 2,70 2,90 2,25 2,65 1,35 1,60 est valable pour des
Couverture sèche
2,30 1,90 2,45 2,30 175 2,50 2,70 1,95 2,30 1,15 1,40 fixations dont la résistance
2,00 1,65 2,35 2,20 200 2,35 2,55 1,70 2,00 1,00 1,20 caractéristique est supérieure
ou égale aux valeurs données
2,25 2,10 225 2,15 2,40
en daN dans le tableau des
2,15 1,95 250 1,95 2,30 résistances.

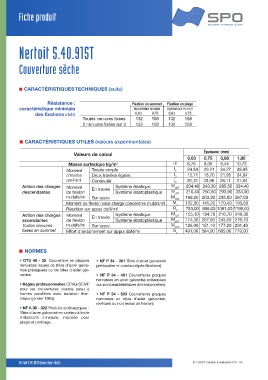

CARACTÉRISTIQUES TECHNIQUES (suite)
Résistance : Fixation en sommet Fixation en plage
caractéristique minimale épaisseurs en mm épaisseurs en mm
Nertoit 5.40.915T couverture sèche
0,75
0,63
0,75
0,63
des fixations (daN)
132
158
Toutes nervures fixées
158
132
2 nervures fixées sur 3 132 158 132 158
CARACTÉRISTIQUES UTILES (valeurs expérimentales)
CARACTÉRISTIQUES UTILES (valeurs expérimentales)
Épaisseur (mm)
Valeurs de calcul
0,63 0,75 0,88 1,00
Masse surfacique kg/m 2 m 6,76 8,05 9,44 10,73
Moment Travée simple l 2 24,54 29,21 34,27 38,95
d’inertie Deux travées égales l 3 15,71 18,70 21,95 24,94
cm4/ml Continuité l m 20,12 23,96 28,11 31,94
Action des charges Moment Système élastique M d2T 204,40 243,30 285,50 324,40
descendantes de flexion En travée Système élastoplastique M d3T 210,40 250,50 293,90 334,00
m.daN/ml Sur appui M d3A 168,20 200,20 235,00 267,00
Moment de flexion sous charge concentrée m.daN/ml M c 122,00 145,20 170,40 193,60
Réaction sur appui daN/ml R d 753,00 896,00 1051,00 1195,00
Action des charges Moment En travée Système élastique M a2T 155,10 184,70 216,70 246,30
ascendantes de flexion Système élastoplastique M a3T 174,30 207,50 243,50 276,70
Toutes nervures m.daN/ml Sur appui M a3A 126,90 151,10 177,20 201,40
fixées en sommet Effort d’arrachement sur appui daN/ml S a 491,00 584,00 685,00 779,00
NORMES
• DTU 40 - 35 Couverture en plaques • NF P 34 - 301 Tôles d’acier galvanisé
nervurées issues de tôles d’acier galva- prélaquées en continu (spécifications).
nisé prélaquées ou de tôles d’acier gal-
vanisé. • NF P 34 - 401 Couvertures plaques
nervurées en acier galvanisé prélaquées
• Règles professionnelles CITAG/SCMF ou non (caractéristiques dimensionnelles).
pour les couvertures double peau à
trames parallèles avec isolation ther- • NF P 34 - 503 Couvertures plaques
mique (janvier 1983). nervurées en tôles d’acier galvanisé,
revêtues ou non (essai de flexion).
• NF A 36 - 322 Produits sidérurgiques -
Tôles d’acier galvanisé en continu à limite
d’élasticité minimale, imposée pour
pliage et profilage.
Nertoit 5.40.915T Couverture sèche © 11/2017 Création & réalisation CVI - A5
