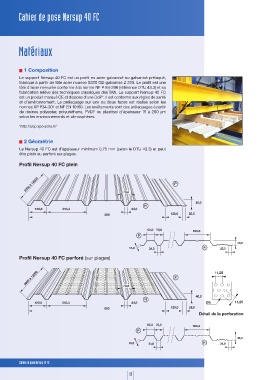

Cahier de pose Nersup 40 FC

Matériaux

1 Composition

Le support Nersup 40 FC est un profil en acier galvanisé ou galvanisé prélaqué,
fabriqué à partir de tôle acier nuance S320 GD galvanisé Z 225. Le profil est une
tôle d’acier nervurée conforme à la norme NF P 84-206 (référence DTU 43.3) et sa
fabrication relève des techniques classiques des TAN. Le support Nersup 40 FC
est un produit marqué CE et dispose d’une DoP*. Il est conforme aux règles de santé
et d’environnement. Le prélaquage sur une ou deux faces est réalisé selon les
normes XP P34-301 et NF EN 10169. Les revêtements sont des prélaquages à partir
de résines polyester, polyuréthane, PVDF ou plastisol d’épaisseur 15 à 200 µm
selon les environnements et atmosphères.

*http://dop.spo-pmo.fr/

2 Géométrie
Le Nersup 40 FC est d’épaisseur minimum 0,75 mm (selon le DTU 43.3) et peut
être plein ou perforé sur plages.

Profil Nersup 40 FC plein

2000 à 12000 70,0 P

40,0
N
120,0 253,3 24,0
880 120,0 25,0

50,0 70,0 183,3
P
40,0
15,0 24,0 N 25,0

Profil Nersup 40 FC perforé (sur plages)

2000 à 12000 P 11,25

70,0

40,0
N
120,0 253,3 24,0 Ø5 11,25
880 120,0 25,0
Détail de la perforation

50,0 70,0 183,3
P

40,0
15,0 24,0 N 25,0

Cahier de pose Nersup 40 FC

02
