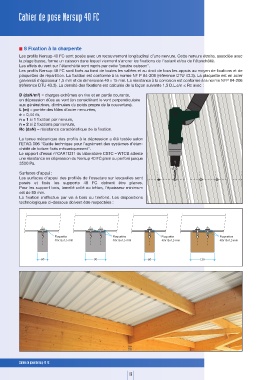

Cahier de pose Nersup 40 FC

8 Fixation à la charpente

Les profils Nersup 40 FC sont posés avec un recouvrement longitudinal d’une nervure. Cette nervure étroite, associée avec
la plage basse, forme un caisson dans lequel viennent s’ancrer les fixations de l’isolant et/ou de l’étanchéité.
Les effets du vent sur l’étanchéité sont repris par cette “poutre caisson”.
Les profils Nersup 40 FC sont fixés au fond de toutes les vallées et au droit de tous les appuis au moyen de fixations et de
plaquettes de répartition. La fixation est conforme à la norme NF P 84-206 (référence DTU 43.3). La plaquette est en acier
galvanisé d’épaisseur 1,5 mm et de dimensions 40 × 15 mm. La résistance à la corrosion est conforme à la norme NFP 84-206
(référence DTU 43.3). La densité des fixations est calculée de la façon suivante 1,5 D.L.e/n ≤ Rc avec :
D (daN/m²) = charges extrêmes en rive et en partie courante,
en dépression dûes au vent (en considérant le vent perpendiculaire
aux génératrices, diminuées du poids propre de la couverture).
L (m) = portée des tôles d’acier nervurées,
e = 0,44 m,
n = 1 si 1 fixation par nervure,
n = 2 si 2 fixations par nervure,
Rc (daN) = résistance caractéristique de la fixation.

La tenue mécanique des profils à la dépression a été testée selon
l’ETAG 006 “Guide technique pour l’agrément des systèmes d’étan-
chéité de toiture fixés mécaniquement”.
Le rapport d’essai n°CAR11211 du laboratoire CSTC – WTCB atteste
une résistance en dépression du Nersup 40 FC plein ou perforé jusque
3500 Pa.

Surfaces d’appui :
Les surfaces d’appui des profilés de l’ossature sur lesquelles sont
posés et fixés les supports 40 FC doivent être planes.
Pour les support bois, lamellé collé ou béton, l’épaisseur minimum
est de 80 mm.

La fixation s’effectue par vis à bois ou tirefond. Les dispositions
technologiques ci-dessous doivent être respectées :

Plaquette Plaquettes Plaquette Plaquettes
40x15x1,5 mm 40x15x1,5 mm 40x15x1,5 mm 40x15x1,5 mm

60 90 60 120
