E5 16 pages CAHIER DE POSE Support d’étanchéité Nersup 40FC SPO_Mise en page 1 09/10/17 15:05 Page9

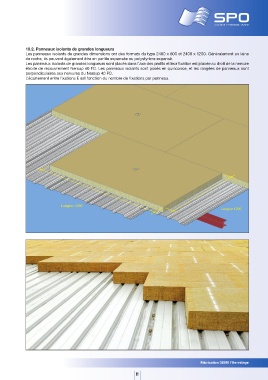

10.2. Panneaux isolants de grandes longueurs
Les panneaux isolants de grandes dimensions ont des formats du type 2400 x 600 et 2400 x 1200. Généralement en laine
de roche, ils peuvent également être en perlite expansée ou polystyrène expansé.
Les panneaux isolants de grandes longueurs sont placés dans l’axe des profils et leur fixation est placée au droit de la nervure
étroite de recouvrement Nersup 40 FC. Les panneaux isolants sont posés en quinconce, et les rangées de panneaux sont
perpendiculaires aux nervures du Nersup 40 FC.
L’écartement entre fixations E est fonction du nombre de fixations par panneau.

Longeur 2400
Largeur 1200

Fabrication 35590 l’Hermitage

09
