E5 16 pages CAHIER DE POSE Support d’étanchéité Nersup 40FC SPO_Mise en page 1 09/10/17 15:05 Page8

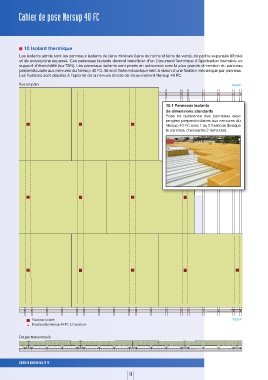

Cahier de pose Nersup 40 FC
10 Isolant thermique
Les isolants admis sont les panneaux isolants de laine minérale (laine de roche et laine de verre), de perlite expansée (fibrée)
et de polystyrène expansé. Ces panneaux isolants devront bénéficier d’un Document Technique d’Application favorable en
support d’étanchéité (sur TAN). Les panneaux isolants sont posés en quinconce avec la plus grande dimension du panneau
perpendiculaire aux nervures du Nersup 40 FC. Ils sont fixés mécaniquement à raison d’une fixation mécanique par panneau.
Les fixations sont placées à l’aplomb de la nervure étroite de recouvrement Nersup 40 FC.
Vue en plan Appui
10.1 Panneaux isolants
de dimensions standards
Pose en quinconce des panneaux avec
rangées perpendiculaires aux nervures du
Nersup 40 FC avec 1 ou 2 fixations (lorsque
le panneau chevauche 2 nervures).
Fixation isolant Appui
Fixation du Nersup 40 FC à l’ossature
Coupe transversale
Cahier de pose Nersup 40 FC
08
