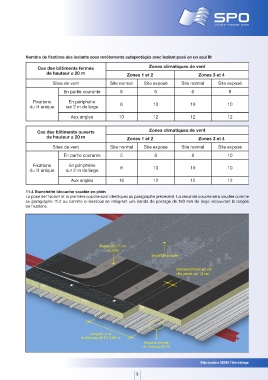

Page 241 - Solutions Enveloppe Bâtiment SPO PMO

E5 16 pages CAHIER DE POSE Support d’étanchéité Nersup 40FC SPO_Mise en page 1 09/10/17 15:05 Page13

Nombre de fixations des isolants sous revêtements autoprotégés avec isolant posé en un seul lit

Cas des bâtiments fermés Zones climatiques de vent
de hauteur ≤ 20 m Zones 1 et 2 Zones 3 et 4

Sites de vent Site normal Site exposé Site normal Site exposé
En partie courante 5 6 6 8

Fixations En périphérie 6 10 10 10
du lit unique sur 2 m de large

Aux angles 10 12 12 12

Cas des bâtiments ouverts Zones climatiques de vent
de hauteur ≤ 20 m Zones 1 et 2 Zones 3 et 4

Sites de vent Site normal Site exposé Site normal Site exposé
En partie courante 5 8 8 10
Fixations En périphérie 6 10 10 10
du lit unique sur 2 m de large

Aux angles 10 12 12 12

11.4 Etanchéité bicouche soudée en plein
La pose de l’isolant et la première couche sont identiques au paragraphe précédent. La seconde couche sera soudée comme
au paragraphe 11.2 ou comme ci-dessous en intégrant une bande de pontage de 150 mm de large recouvrant la rangée
de fixations.

Bande de 15 cm
soudée
Seconde couche

Recouvrement soudé
des joints sur 12 cm

Largeur utile
du Nersup 40 FC 0,88 m
Recouvrement
du Nersup 40 FC

F
Fabrication 35590 l’Hermitageabrication 35590 l’Hermitage
13
