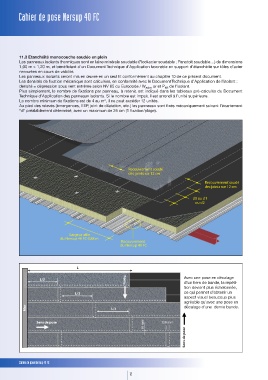

E5 16 pages CAHIER DE POSE Support d’étanchéité Nersup 40FC SPO_Mise en page 1 09/10/17 15:05 Page12

Cahier de pose Nersup 40 FC

11.3 Etanchéité monocouche soudée en plein
Les panneaux isolants thermiques sont en laine minérale soudable (Rockacier soudable ; Panotoit soudable…) de dimensions
1,00 m × 1,20 m, et bénéficiant d’un Document Technique d’Application favorable en support d’étanchéité sur tôles d’acier
nervurées en cours de validité.
Les panneaux isolants seront mis en œuvre en un seul lit conformément au chapitre 10 de ce présent document.
Les densités de fixation mécanique sont calculées, en conformité avec le Document Technique d’Application de l’isolant :
densité = dépression sous vent extrême selon NV 65 ou Eurocode / W adm sr et P kft de l’isolant.

Plus simplement, le nombre de fixations par panneau, à retenir, est indiqué dans les tableaux pré-calculés du Document
Technique d’Application des panneaux isolants. Si le nombre est impair, il est arrondi à l’unité supérieure.
Le nombre minimum de fixations est de 4 au m², il ne peut excéder 12 unités.
Au pied des relevés (émergences, EEP, joint de dilatation, etc.) les panneaux sont fixés mécaniquement suivant l’écartement
“d” préalablement déterminé, avec un maximum de 25 cm (1 fixation/plage).

Recouvrement soudé
des joints sur 12 cm

Recouvrement soudé
des joints sur 12 cm

d0 ou d1
ou d2

Largeur utile
du Nersup 40 FC 0,88 m
Recouvrement
du Nersup 40 FC

L

Avec une pose en décalage
L/3 Pente
d’un tiers de bande, la répéti-
tion devient plus échelonnée,
L/3 ce qui permet d’obtenir un
aspect visuel beaucoup plus
agréable qu’avec une pose en
Mur L/3 décalage d’une demie bande.

10 mm
Sens de pose 150 mm
Sens de pose

Cahier de pose Nersup 40 FC

12
