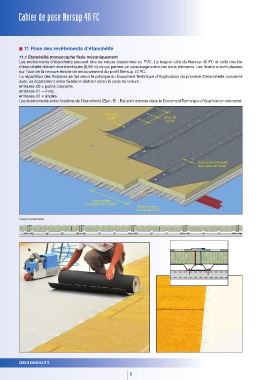

Cahier de pose Nersup 40 FC

11 Pose des revêtements d’étanchéité

11.1 Etanchéité monocouche fixée mécaniquement
Les revêtements d’étanchéité peuvent être de nature élastomère ou PVC. La largeur utile du Nersup 40 FC et celle des lés
d’étanchéité doivent être identiques (0,88 m) ce qui permet un calepinage entre ces deux éléments. Les fixations sont placées
sur l’axe de la nervure étroite de recouvrement du profil Nersup 40 FC.
La répartition des fixations se fait selon le principe du Document Technique d’Application du procédé d’étanchéité concerné
avec un écartement entre fixations distinct selon la zone de toiture :

entraxes d0 = partie courante,
entraxes d1 = rives,
entraxes d2 = angles.
Les écartements entre fixations de l’étanchéité (Epc ; Er ; Ea) sont donnés dans le Document Technique d’Application concerné.
d0 ou d1
ou d2 d0 ou d1
ou d2

Recouvrement soudé
des joints sur 12 cm

Largeur utile
du Nersup 40 FC 0,88 m
Recouvrement
du Nersup 40 FC
Coupe transversale

Cahier de pose Nersup 40 FC
