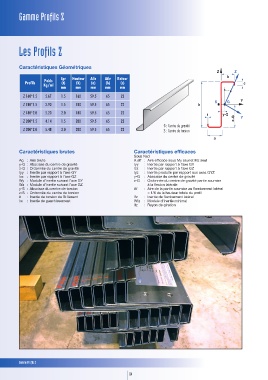

Gamme Profils Z

Les Profils Z

Caractéristiques Géométriques
Z Z
b
Epr Hauteur Aile Aile Retour
Poids
Profils (t) (h) (a) (b) (c) c
Kg/ml
mm mm mm mm mm
Z 160*1.5 3.67 1.5 160 59.5 65 22
S G Y
Z 180*1.5 3.90 1.5 180 59.5 65 22 h
Z 180*2.0 5.20 2.0 180 59.5 65 22 t y-G Y
Z 200*1.5 4.14 1.5 200 59.5 65 22 z-G
G : Centre de gravité
Z 200*2.0 5.48 2.0 200 59.5 65 22 S : Centre de torsion
a

Caractéristiques brutes Caractéristiques efficaces
Sous Nsd
Ag : Aire brute A eff : Aire efficace sous My seul et Mz seul
y-G : Abscisse du centre de gravité Iyy : Inertie par rapport à l’axe GY
z-G : Ordonnée du centre de gravité Izz : Inertie par rapport à l’axe GZ
Iyy : Inertie par rapport à l’axe GY Iyz : Inertie produite par rapport aux axes GYZ
Izz : Inertie par rapport à l’axe GZ y-G : Abscisse du centre de gravité
Wy : Module d’inertie suivant l’axe GY z-G : Ordonnée du centre de gravité partie soumise
Wz : Module d’inertie suivant l’axe GZ à la flexion latérale
y-S : Abscisse du centre de torsion Af : Aire de la partie soumise au flambement latéral
z-S : Ordonnée du centre de torsion = 1/6 de la hauteur totale du profil
it : Inertie de torsion de St Venant Ifz : Inertie de flambement latéral
Iw : Inertie de gauchissement Wfz : Module d’inertie minimal
ifz : Rayon de giration

Gamme Profils Z
