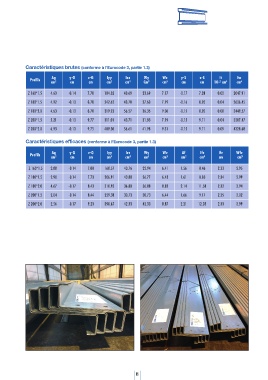

F2 16 pages GAMME Z PMO_Mise en page 1 16/01/18 10:48 Page5

Caractéristiques brutes (conforme à l’Eurocode 3, partie 1.3)
Ag y-G z-G Iyy Izz Wy Wz y-S z-S It Iw
Profils
cm² cm cm cm² cm 4 Cm 3 cm 3 cm cm 10-² cm 4 cm 6

Z 160*1.5 4.63 -0.14 7.78 184.32 43.69 23.69 7.17 -0.17 7.28 0.03 2047.91
Z 180*1.5 4.92 -0.13 8.78 242.62 43.70 27.63 7.19 -0.16 8.20 0.04 2636.45

Z 180*2.0 4.63 -0.13 8.78 319.23 56.57 36.35 9.30 -0.15 8.20 0.08 3449.57
Z 200*1.5 5.21 -0.13 9.77 311.01 43.71 31.83 7.19 -0.15 9.11 0.04 3307.47

Z 200*2.0 6.93 -0.13 9.75 409.30 56.61 41.98 9.31 -0.15 9.11 0.09 4328.68

Caractéristiques efficaces (conforme à l’Eurocode 3, partie 1.3)

Ag y-G z-G Iyy Izz Wy Wz Af Ifz ifz Wfz
Profils
cm² cm cm cm 4 cm 4 cm 3 cm 3 cm² cm 4 cm cm 3

Z 160*1.5 2.88 -0.14 7.00 160.57 40.76 22.94 6.41 1.56 8.46 2.33 2.95
Z 180*1.5 2.90 -0.14 7.73 206.91 40.88 26.77 6.43 1.61 8.83 2.34 2.99
Z 180*2.0 4.67 -0.17 8.43 310.93 36.88 36.88 8.82 2.14 11.58 2.32 3.94

Z 200*1.5 2.04 -0.14 8.44 259.38 30.73 30.73 6.44 1.66 9.17 2.35 3.02

Z 200*2.0 2.56 -0.17 9.23 390.67 42.33 42.33 8.87 2.21 12.03 2.33 3.99

Gamme Profils Z

05
