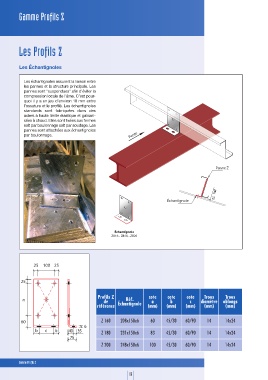

F2 16 pages GAMME Z PMO_Mise en page 1 16/01/18 10:48 Page6

Gamme Profils Z

Les Profils Z

Les Échantignoles

Les échantignoles assurent la liaison entre
les pannes et la structure principale. Les
pannes sont “suspendues” afin d’éviter la
compression locale de l’âme. C’est pour-
quoi il y a un jeu d’environ 10 mm entre
l’ossature et le profilé. Les échantignoles
standards sont fabriquées dans des
aciers à haute limite élastique et galvani-
sées à chaud. Elles sont fixées aux fermes
soit par boulonnage soit par soudage. Les
pannes sont attachées aux échantignoles
Pente
par boulonnage.

Panne Z

Échantignole

Échantignole
ZB16 - ZB18 - ZB20

25 100 25

25

Profils Z cote cote cote Trous Trous
a de Réf. a b c diamètre oblongs
référence Échantignole (mm) (mm) (mm) (mm) (mm)

60 Z 160 208x150x6 60 45/30 60/90 14 14x24
6
b c b 40 35
Z 180 231x150x6 83 45/30 60/90 14 14x24
75
Z 200 248x150x6 100 45/30 60/90 14 14x24
