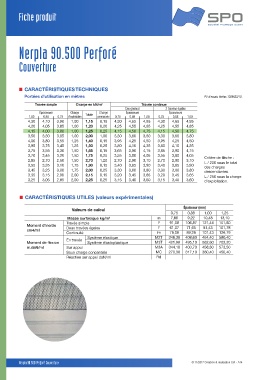

Fiche produit

Nerpla 90.500 Perforé

Couverture

CARACTÉRISTIQUES TECHNIQUES

Portées d’utilisation en mètres PV d’essais Veritas 1029833/1D.
Travée simple Charge en kN/m 2 Travée continue
Cas général 2 travées égales
Épaisseurs Charge Charge Épaisseurs Épaisseurs
1,00 0,88 0,75 d’exploitation Totale permanente 0,75 0,88 1,00 0,75 0,88 1,00
4,30 4,10 3,90 1,00 1,15 0,15 4,30 4,65 4,95 4,30 4,65 4,95
4,20 4,05 3,85 1,00 1,20 0,20 4,25 4,55 4,85 4,25 4,55 4,85
4,15 4,00 3,80 1,00 1,25 0,25 4,15 4,50 4,75 4,15 4,50 4,75
3,50 3,30 3,05 1,00 2,00 1,00 3,30 3,60 3,80 3,30 3,60 3,80
4,00 3,80 3,55 1,25 1,40 0,15 3,95 4,25 4,50 3,95 4,25 4,50
3,95 3,75 3,45 1,25 1,50 0,25 3,80 4,10 4,35 3,80 4,10 4,35
3,75 3,55 3,30 1,50 1,65 0,15 3,65 3,90 4,15 3,65 3,90 4,15
3,70 3,45 3,20 1,50 1,75 0,25 3,55 3,80 4,05 3,55 3,80 4,05 Critère de flèche :

2,85 2,70 2,50 1,50 2,70 1,20 2,70 2,90 3,10 2,70 2,90 3,10
L / 200 sous le total
3,55 3,35 3,10 1,75 1,90 0,15 3,40 3,65 3,90 3,40 3,65 3,90
des charges

3,45 3,25 3,00 1,75 2,00 0,25 3,30 3,60 3,80 3,30 3,60 3,80 descendantes.
3,35 3,15 2,90 2,00 2,15 0,15 3,20 3,45 3,65 3,20 3,45 3,65 L / 250 sous la charge
3,25 3,05 2,85 2,00 2,25 0,25 3,15 3,40 3,60 3,15 3,40 3,60 d’exploitation.

CARACTÉRISTIQUES UTILES (valeurs expérimentales)
CARACTÉRISTIQUES UTILES (valeurs expérimentales)

Épaisseur (mm)
Valeurs de calcul

0,75 0,88 1,00 1,25

Masse surfacique kg/m 2 m 7,86 9,22 10,48 13,10

Travée simple l 2 91,08 106,87 121,44 151,80
Moment d’inertie
Deux travées égales l 3 61,07 71,65 81,43 101,78
cm4/ml
Continuité lm 76,08 89,26 101,43 126,79

Système élastique M2T 348,30 408,60 464,40 580,40

En travée
Moment de flexion Système élastoplastique M3T 421,90 495,10 562,60 703,20

m.daN/ml Sur appui M3A 344,10 403,70 458,80 573,50

Sous charge concentrée MC 270,30 317,10 360,40 450,40

Réaction sur appui daN/ml Rd
