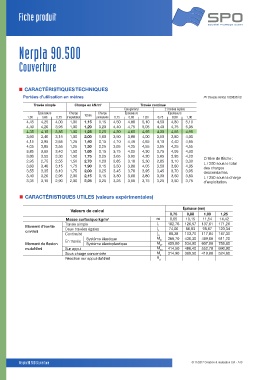

A13 Nerpla 90.500 couverture_Mise en page 1 11/12/17 17:10 Page2
Fiche produit
Nerpla 90.500
Couverture
C
CARACTÉRISTIQUES TECHNIQUES
Portées d’utilisation en mètres PV d’essais Veritas 1029833/1B.
Travée simple Charge en kN/m 2 Travée continue
Cas général 2 travées égales
Épaisseurs Charge Charge Épaisseurs Épaisseurs
Totale
1,00 0,88 0,75 d’exploitation permanente 0,75 0,88 1,00 0,75 0,88 1,00
4,45 4,25 4,00 1,00 1,15 0,15 4,50 4,80 5,10 4,50 4,80 5,10
4,40 4,20 3,95 1,00 1,20 0,20 4,40 4,75 5,05 4,40 4,75 5,05
4,35 4,15 3,85 1,00 1,25 0,25 4,30 4,65 4,95 4,30 4,65 4,95
3,60 3,40 3,15 1,00 2,00 1,00 3,50 3,80 4,00 3,50 3,80 4,00
4,15 3,95 3,65 1,25 1,40 0,15 4,10 4,40 4,65 4,10 4,40 4,65
4,05 3,85 3,55 1,25 1,50 0,25 3,95 4,25 4,55 3,95 4,25 4,55
3,85 3,65 3,40 1,50 1,65 0,15 3,75 4,05 4,30 3,75 4,05 4,30
3,80 3,55 3,30 1,50 1,75 0,25 3,65 3,95 4,20 3,65 3,95 4,20
Critère de flèche :
2,95 2,75 2,55 1,50 2,70 1,20 2,85 3,10 3,30 2,85 3,10 3,30
L / 200 sous le total
3,60 3,40 3,15 1,75 1,90 0,15 3,50 3,80 4,05 3,50 3,80 4,05
des charges
3,55 3,35 3,10 1,75 2,00 0,25 3,45 3,70 3,95 3,45 3,70 3,95 descendantes.
3,40 3,20 2,95 2,00 2,15 0,15 3,30 3,60 3,80 3,30 3,60 3,80 L / 250 sous la charge
3,35 3,15 2,90 2,00 2,25 0,25 3,25 3,50 3,75 3,25 3,50 3,75 d’exploitation.
CARACTÉRISTIQUES UTILES (valeurs expérimentales)
CARACTÉRISTIQUES UTILES (valeurs expérimentales)
Épaisseur (mm)
Valeurs de calcul
0,75 0,88 1,00 1,25
Masse surfacique kg/m 2 m 8,65 10,15 11,54 14,42
Travée simple l 102,76 120,57 137,01 171,26
Moment d’inertie 2
Deux travées égales l 74,00 86,83 98,67 123,34
cm4/ml 3
Continuité l m 88,38 103,70 117,84 147,30
Système élastique M 366,70 430,30 489,00 611,20
En travée 2T
Moment de flexion Système élastoplastique M 3T 455,90 534,90 607,90 759,80
m.daN/ml Sur appui M 3A 414,50 486,40 552,70 690,90
Sous charge concentrée M c 314,90 369,50 419,80 524,80
Réaction sur appui daN/ml R d
Nerpla 90.500 Couverture © 11/2017 Création & réalisation CVI - A13
