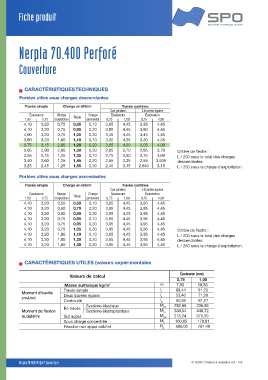

Fiche produit

Nerpla 70.400 Perforé

Couverture

CARACTÉRISTIQUES TECHNIQUES
Portées utiles sous charges descendantes

Travée simple Charge en kN/m 2 Travée continue
Cas général 2 travées égales
Épaisseurs Charge Charge Épaisseurs Épaisseurs
Totale
1,00 0,75 d’exploitation permanente 0,75 1,00 0,75 1,00
4,10 3,20 0,75 0,85 0,10 3,95 4,45 3,95 4,45
4,10 3,20 0,75 0,95 0,20 3,80 4,45 3,80 4,45
4,00 3,20 0,75 1,05 0,30 3,45 4,45 3,45 4,45
3,90 3,20 1,00 1,10 0,10 3,30 4,35 3,30 4,35
3,75 3,15 2,00 1,20 0,20 3,05 4,00 3,05 4,00
3,65 2,90 2,00 1,30 0,30 2,85 3,70 2,85 3,70 Critère de flèche :
3,55 2,75 1,25 1,35 0,10 2,75 3,60 2,75 3,60
L / 200 sous le total des charges
3,40 2,60 1,25 1,45 0,20 2,55 3,35 2,55 3,535 descendantes.
3,25 2,45 1,25 1,55 0,30 2,40 3,15 2,640 3,15 L / 250 sous la charge d’exploitation.

Portées utiles sous charges ascendantes
Travée simple Charge en kN/m 2 Travée continue
Cas général 2 travées égales
Épaisseurs Charge Charge Épaisseurs Épaisseurs
1,00 0,75 d’exploitation Totale permanente 0,75 1,00 0,75 1,00
4,10 3,20 0,50 0,60 0,10 3,95 4,45 3,95 4,45
4,10 3,20 0,50 0,70 0,20 3,95 4,45 3,95 4,45
4,10 3,20 0,50 0,80 0,30 3,95 4,45 3,95 4,45
4,10 3,20 0,75 0,85 0,10 3,95 4,45 3,95 4,45
4,10 3,20 0,75 0,95 0,20 3,95 4,45 3,95 4,45
4,10 3,20 0,75 1,05 0,30 3,95 4,45 3,95 4,45 Critère de flèche :
4,10 3,20 1,00 1,10 0,10 3,95 4,45 3,95 4,45 L / 200 sous le total des charges
4,10 3,20 1,00 1,20 0,20 3,95 4,45 3,95 4,45 descendantes.
4,10 3,20 1,00 1,30 0,30 3,95 4,45 3,95 4,45 L / 250 sous la charge d’exploitation.

CARACTÉRISTIQUES UTILES (valeurs expérimentales
CARACTÉRISTIQUES UTILES (valeurs expérimentales)
Épaisseur (mm)
Valeurs de calcul
0,75 1,00
Masse surfacique kg/m 2 m 7,90 10,53
Travée simple l 68,44 91,25
Moment d’inertie l 2 53,46 71,28
cm4/ml Deux travées égales 3
Continuité l m 60,95 81,27
Système élastique M 252,66 336,88
En travée 2T
Moment de flexion Système élastoplastique M 3T 330,54 440,72
m.daN/ml Sur appui M 3A 278,24 370,99
Sous charge concentrée M c 160,85 178,81
Réaction sur appui daN/ml R d 586,05 781,40

Nerpla 70.400 Perforé Couverture © 12/2017 Création & réalisation CVI - A12
